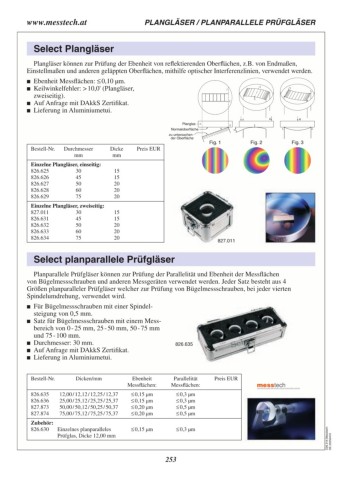

www.messtech.at                             PLANGLÄSER / PLANPARALLELE PRÜFGLÄSER

Select Plangläser

   Plangläser können zur Prüfung der Ebenheit von reflektierenden Oberflächen, z.B. von Endmaßen,
Einstellmaßen und anderen geläppten Oberflächen, mithilfe optischer Interferenzlinien, verwendet werden.

	 Ebenheit Messflächen: ≤ 0,10 µm.                                                                                        l     l
	 Keilwinkelfehler: > 10,0' (Plangläser,                                              l                                                               l

   zweiseitig).                                                                                                      L
	 Auf Anfrage mit DAkkS Zertifikat.                                                     L
	 Lieferung in Aluminiumetui.

                                                                                                      A                       B                    M
                                                                                                                                 LL
                                                                     Planglas            L               L
                                                            Normaloberfläche    αα                                                     Fig. 3
                                                          zu untersuchen-
                                                           der Oberfläche       Fig. 1                    Fig. 2

Bestell-Nr. Durchmesser 	         Dicke 	   Preis EUR
                       mm          mm

Einzelne Plangläser, einseitig:

826.625 	    30            	      15
                                  15
826.626 	    45            	      20
                                  20
826.627 	    50            	      20

826.628 	    60

826.629 	    75

Einzelne Plangläser, zweiseitig:

827.011 	    30            	      15
                                  15
826.631 	    45            	      20
                                  20
826.632 	    50            	      20

826.633 	    60

826.634 	    75            	                                                   827.011

Select planparallele Prüfgläser

   Planparallele Prüfgläser können zur Prüfung der Parallelität und Ebenheit der Messflächen
von Bügelmessschrauben und anderen Messgeräten verwendet werden. Jeder Satz besteht aus 4
Größen planparalleler Prüfgläser welcher zur Prüfung von Bügelmessschrauben, bei jeder vierten
Spindelumdrehung, verwendet wird.

	 Für Bügelmessschrauben mit einer Spindel-              826.635
   steigung von 0,5 mm.

	 Satz für Bügelmessschrauben mit einem Mess-
   bereich von 0 - 25 mm, 25 - 50 mm, 50 - 75 mm
   und 75 - 100 mm.

	 Durchmesser: 30 mm.
	 Auf Anfrage mit DAkkS Zertifikat.
	 Lieferung in Aluminiumetui.

Bestell-Nr.  Dicken/mm                        Ebenheit 	   Parallelität 	      Preis EUR
                                            Messflächen:  Messflächen:
826.635      12,00 / 12,12 / 12,25 / 12,37
826.636      25,00 / 25,12 / 25,25 / 25,37    ≤ 0,15 µm     ≤ 0,3 µm
827.873      50,00 / 50,12 / 50,25 / 50,37    ≤ 0,15 µm     ≤ 0,3 µm
827.874      75,00 / 75,12 / 75,25 / 75,37    ≤ 0,20 µm     ≤ 0,5 µm
                                              ≤ 0,20 µm     ≤ 0,5 µm
Zubehör:                                                                                                                                                  C09.314.Messtech-
826.630 Einzelnes planparalleles              ≤ 0,15 µm     ≤ 0,3 µm                                                                                         DE.20250410

              Prüfglas, Dicke 12,00 mm
