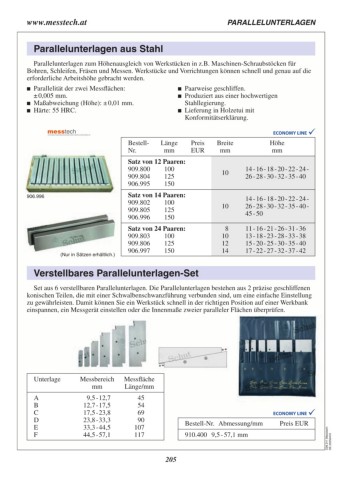

www.messtech.at PARALLELUNTERLAGEN

Parallelunterlagen aus Stahl

Parallelunterlagen zum Höhenausgleich von Werkstücken in z.B. Maschinen-Schraubstöcken für
Bohren, Schleifen, Fräsen und Messen. Werkstücke und Vorrichtungen können schnell und genau auf die
erforderliche Arbeitshöhe gebracht werden.

 Parallelität der zwei Messflächen:  Paarweise geschliffen.
± 0,005 mm.  Produziert aus einer hochwertigen

 Maßabweichung (Höhe): ± 0,01 mm. Stahllegierung.
 Härte: 55 HRC.  Lieferung in Holzetui mit

Konformitätserklärung.

Bestell- Länge Preis Breite Höhe
Nr. mm EUR mm mm
Satz von 12 Paaren:
906.996 909.800 100 10 14 - 16 - 18 - 20 - 22 - 24 -
909.804 125 26 - 28 - 30 - 32 - 35 - 40
(Nur in Sätzen erhältlich.) 906.995 150
Satz von 14 Paaren: 10 14 - 16 - 18 - 20 - 22 - 24 -
909.802 100 26 - 28 - 30 - 32 - 35 - 40 -
909.805 125 8 45 - 50
906.996 150 10
Satz von 24 Paaren: 12 11 - 16 - 21 - 26 - 31 - 36
909.803 100 14 13 - 18 - 23 - 28 - 33 - 38
909.806 125 15 - 20 - 25 - 30 - 35 - 40
906.997 150 17 - 22 - 27 - 32 - 37 - 42

Verstellbares Parallelunterlagen-Set

Set aus 6 verstellbaren Parallelunterlagen. Die Parallelunterlagen bestehen aus 2 präzise geschliffenen
konischen Teilen, die mit einer Schwalbenschwanzführung verbunden sind, um eine einfache Einstellung
zu gewährleisten. Damit können Sie ein Werkstück schnell in der richtigen Position auf einer Werkbank
einspannen, ein Messgerät einstellen oder die Innenmaße zweier paralleler Flächen überprüfen.

Unterlage Messbereich Messfläche
A mm Länge/mm
B
C 9,5 - 12,7 45 Bestell-Nr. Abmessung/mm Preis EUR C09.311.Messtech-
D 12,7 - 17,5 54 910.400 9,5 - 57,1 mm DE.20250410
E 17,5 - 23,8 69
F 23,8 - 33,3 90
33,3 - 44,5 107
44,5 - 57,1 117
