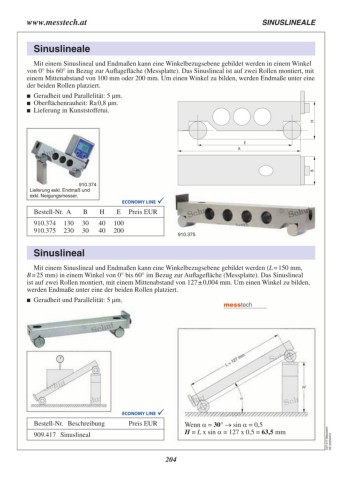

www.messtech.at SINUSLINEALE

Sinuslineale

Mit einem Sinuslineal und Endmaßen kann eine Winkelbezugsebene gebildet werden in einem Winkel
von 0° bis 60° im Bezug zur Auf­lage­fläche (Messplatte). Das Sinus­lineal ist auf zwei Rollen montiert, mit
einem Mittenabstand von 100 mm oder 200 mm. Um einen Winkel zu bilden, werden Endmaße unter eine
der beiden Rollen platziert.
 Geradheit und Parallelität: 5 µm.
 Oberflächenrauheit: Ra 0,8 µm.
 Lieferung in Kunststoffetui.

E BH
A

910.374
Lieferung exkl. Endmaß und
exkl. Neigungsmesser.

Bestell-Nr. A B H E Preis EUR 910.375
910.374 130 30 40 100
910.375 230 30 40 200

Sinuslineal

Mit einem Sinuslineal und Endmaßen kann eine Winkelbezugsebene gebildet werden (L = 150 mm,
B = 25 mm) in einem Winkel von 0° bis 60° im Bezug zur Auf­lage­fläche (Messplatte). Das Sinus­lineal
ist auf zwei Rollen montiert, mit einem Mittenabstand von 127 ± 0,004 mm. Um einen Winkel zu bilden,
werden Endmaße unter eine der beiden Rollen platziert.
 Geradheit und Parallelität: 5 µm.

Bestell-Nr. Beschreibung Preis EUR Wenn α = 30° → sin α = 0,5 C07.317.Messtech-
909.417 Sinuslineal H = L x sin α = 127 x 0,5 = 63,5 mm DE.20250410
