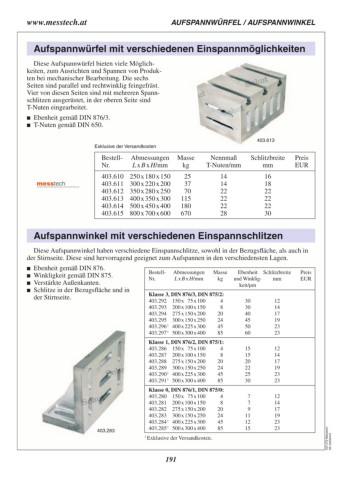

www.messtech.at AUFSPANNWÜRFEL / AUFSPANNWINKEL
Aufspannwürfel mit verschiedenen Einspannmöglichkeiten
Diese Aufspannwürfel bieten viele Möglich
keiten, zum Ausrichten und Spannen von Produk
ten bei mechanischer Bearbeitung. Die sechs
Seiten sind parallel und rechtwinklig feingefräst.
Vier von diesen Seiten sind mit mehreren Spann
schlitzen ausgerüstet, in der oberen Seite sind
T‑Nuten eingearbeitet.
Ebenheit gemäß DIN 876/3.
T‑Nuten gemäß DIN 650.
403.613
Exklusive der Versandkosten
Bestell- Abmessungen Masse Nennmaß Schlitzbreite Preis
Nr. L x B x H/mm kg T‑Nuten/mm mm EUR
403.610 250 x 180 x 150 25 14 16
403.611 300 x 220 x 200 37 14 18
403.612 350 x 280 x 250 70 22 22
403.613 400 x 350 x 300 115 22 22
403.614 500 x 450 x 400 180 22 22
403.615 800 x 700 x 600 670 28 30
Aufspannwinkel mit verschiedenen Einspannschlitzen
Diese Aufspannwinkel haben verschiedene Einspannschlitze, sowohl in der Bezugsfläche, als auch in
der Stirnseite. Diese sind hervorragend geeignet zum Aufspannen in den verschiedensten Lagen.
Ebenheit gemäß DIN 876. Bestell- Abmessungen Masse Ebenheit Schlitzbreite Preis
Winkligkeit gemäß DIN 875. Nr. EUR
Verstärkte Außenkanten. L x B x H/mm kg und Winklig- mm
Schlitze in der Bezugsfläche und in
keit/µm
der Stirnseite.
Klasse 3, DIN 876/3, DIN 875/2: 30 12
403.292 150 x 75 x 100 4 30 14
403.293 200 x 100 x 150 8 40 17
403.294 275 x 150 x 200 20 45 19
403.295 300 x 150 x 250 24 50 23
403.296 1 400 x 225 x 300 45 60 23
403.297 1 500 x 300 x 400 85
Klasse 1, DIN 876/2, DIN 875/1: 15 12
403.286 150 x 75 x 100 4 15 14
403.287 200 x 100 x 150 8 20 17
403.288 275 x 150 x 200 20 22 19
403.289 300 x 150 x 250 24 25 23
403.290 1 400 x 225 x 300 45 30 23
403.291 1 500 x 300 x 400 85
403.283 Klasse 0, DIN 876/1, DIN 875/0: 7 12 C07.272.Messtech-
403.280 150 x 75 x 100 4 7 14 DE.20250410
403.281 200 x 100 x 150 8 9 17
403.282 275 x 150 x 200 20 11 19
403.283 300 x 150 x 250 24 12 23
403.284 1 400 x 225 x 300 45 15 23
403.285 1 500 x 300 x 400 85
1 Exklusive der Versandkosten.
