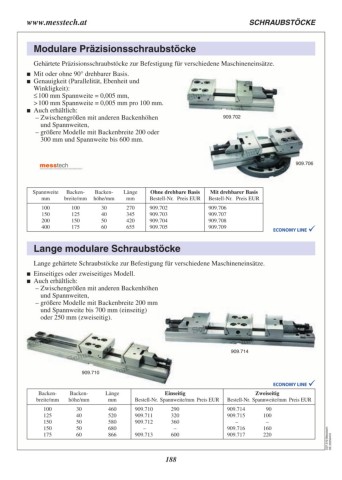

www.messtech.at SCHRAUBSTÖCKE
Modulare Präzisionsschraubstöcke
Gehärtete Präzisionsschraubstöcke zur Befestigung für verschiedene Maschineneinsätze.
Mit oder ohne 90° drehbarer Basis. 909.702
Genauigkeit (Parallelität, Ebenheit und
Winkligkeit):
≤ 100 mm Spannweite = 0,005 mm,
> 100 mm Spannweite = 0,005 mm pro 100 mm.
Auch erhältlich:
– Zwischengrößen mit anderen Backenhöhen
und Spannweiten,
– größere Modelle mit Backenbreite 200 oder
300 mm und Spannweite bis 600 mm.
909.706
Spannweite Backen- Backen- Länge Ohne drehbare Basis Mit drehbarer Basis
mm breite/mm höhe/mm mm Bestell-Nr. Preis EUR Bestell-Nr. Preis EUR
100 100 30 270 909.702 909.706
150 125 40 345 909.703 909.707
200 150 50 420 909.704 909.708
400 175 60 655 909.705 909.709
Lange modulare Schraubstöcke
Lange gehärtete Schraubstöcke zur Befestigung für verschiedene Maschineneinsätze.
Einseitiges oder zweiseitiges Modell.
Auch erhältlich:
– Zwischengrößen mit anderen Backenhöhen
und Spannweiten,
– größere Modelle mit Backenbreite 200 mm
und Spannweite bis 700 mm (einseitig)
oder 250 mm (zweiseitig).
909.714
909.710
Backen- Backen- Länge Einseitig Zweiseitig
breite/mm höhe/mm mm Bestell-Nr. Spannweite/mm Preis EUR Bestell-Nr. Spannweite/mm Preis EUR
100 30 460 909.710 290 909.714 90 C07.310.Messtech-
125 40 520 909.711 320 909.715 100 DE.20250410
150 50 580 909.712 360 –
150 50 680 – – 909.716 –
175 60 866 909.713 600 909.717 160
220
