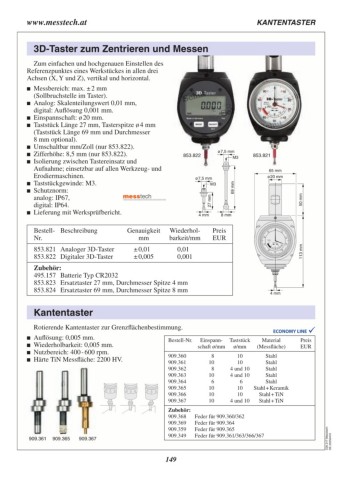

www.messtech.at KANTENTASTER

3D‑Taster zum Zentrieren und Messen

Zum einfachen und hochgenauen Einstellen des 853.822 ø7,5 mm 853.821
Referenzpunktes eines Werkstückes in allen drei M3 65 mm
Achsen (X, Y und Z), vertikal und horizontal. ø20 mm
 Messbereich: max. ± 2 mm ø7,5 mm
M3 4 mm
(Sollbruchstelle im Taster). 27 mm
 Analog: Skalenteilungswert 0,01 mm, 69 mm 50 mm

digital: Auflösung 0,001 mm. 4 mm 8 mm
 Einspannschaft: ø 20 mm.
 Taststück Länge 27 mm, Tasterspitze ø 4 mm

(Taststück Länge 69 mm und Durchmesser
8 mm optional).
 Umschaltbar mm/Zoll (nur 853.822).
 Zifferhöhe: 8,5 mm (nur 853.822).
 Isolierung zwischen Tastereinsatz und
Aufnahme; einsetzbar auf allen Werkzeug- und
Erodiermaschinen.
 Taststückgewinde: M3.
 Schutznorm:
analog: IP67,
digital: IP64.
 Lieferung mit Werksprüfbericht.

Bestell- Beschreibung Genauigkeit Wiederhol- Preis
Nr. mm barkeit/mm EUR

853.821 Analoger 3D‑Taster ± 0,01 0,01 113 mm
853.822 Digitaler 3D‑Taster ± 0,005 0,001

Zubehör:
495.157 Batterie Typ CR2032
853.823 Ersatztaster 27 mm, Durchmesser Spitze 4 mm
853.824 Ersatztaster 69 mm, Durchmesser Spitze 8 mm

Kantentaster

Rotierende Kantentaster zur Grenz­flächen­bestimmung.

 Auflösung: 0,005 mm. Bestell-Nr. Einspann- Taststück Material Preis
 Wiederholbarkeit: 0,005 mm. schaft ø/mm ø/mm (Messfläche) EUR
 Nutzbereich: 400 - 600 rpm.
 Härte TiN Messfläche: 2200 HV. 909.360 8 10 Stahl
909.361 10
909.362 8 10 Stahl
909.363 10
909.364 6 4 und 10 Stahl
909.365 10
909.366 10 4 und 10 Stahl
909.367 10
6 Stahl

10 Stahl + Keramik

10 Stahl + TiN

4 und 10 Stahl + TiN

909.361 909.365 909.367 Zubehör: C05.317.Messtech-
909.368 Feder für 909.360/362 DE.20250410
909.369 Feder für 909.364
909.359 Feder für 909.365
909.349 Feder für 909.361/363/366/367

149
