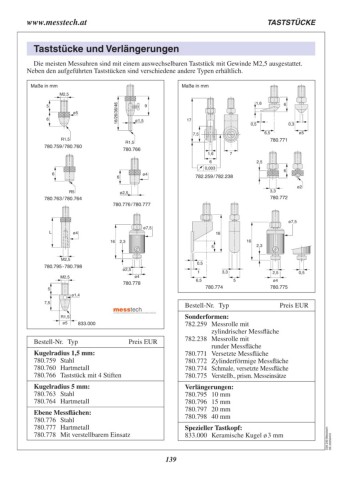

Taststücke und Verlängerungen

Die meisten Messuhren sind mit einem auswechselbaren Taststück mit Gewinde M2,5 ausgestattet.
Neben den aufgeführten Taststücken sind verschiedene andere Typen erhältlich.

Maße in mm 916/26/36/46 Maße in mm 1,6 6
M2,5 ø1,5
17 0,5 0,3
5 R1,5 7,5
ø5 780.766 6,5 ø5
1,6 7 780.771
6 6 ø4 6
ø2,5 0,003 2,5
R1,5 782.259 / 782.238 6
780.759 / 780.760 780.776 / 780.777
3,3 ø2
6 780.772

R5
780.763 / 780.764

ø7,5

L ø4 ø7,5

16 2,3 16 16
5 2,3

M2,5 0,5
780.795 - 780.798
ø2,5 1 3,3 2,5 0,5
M2,5
ø4 6,5 5 ø4
5 780.778 780.774 780.775
ø1,4
Bestell-Nr. Typ Preis EUR
7,5
Sonderformen:
R1,5 782.259 Messrolle mit
ø5 833.000
zylindrischer Messfläche
Bestell-Nr. Typ Preis EUR 782.238 Messrolle mit

Kugelradius 1,5 mm: runder Messfläche
780.759 Stahl 780.771 Versetzte Messfläche
780.760 Hartmetall 780.772 Zylinderförmige Messfläche
780.766 Taststück mit 4 Stiften 780.774 Schmale, versetzte Messfläche
780.775 Verstellb., prism. Messeinsätze

Kugelradius 5 mm: Verlängerungen:
780.763 Stahl 780.795 10 mm
780.764 Hartmetall 780.796 15 mm
780.797 20 mm
Ebene Messflächen: 780.798 40 mm
780.776 Stahl
780.777 Hartmetall Spezieller Tastkopf: C05.230.Messtech-
780.778 Mit verstellbarem Einsatz 833.000 Keramische Kugel ø 3 mm DE.20250410
