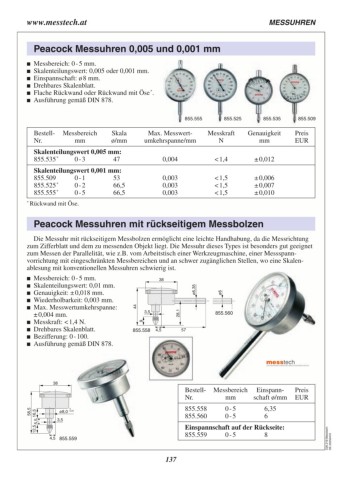

Page 137 - Schut Catalog

www.messtech.at MESSUHREN

Peacock Messuhren 0,005 und 0,001 mm

 Messbereich: 0 - 5 mm.
 Skalenteilungswert: 0,005 oder 0,001 mm.
 Einspannschaft: ø 8 mm.
 Drehbares Skalenblatt.
 Flache Rückwand oder Rückwand mit Öse *.
 Ausführung gemäß DIN 878.

855.555 855.525 855.535 855.509

Bestell- Messbereich Skala Max. Messwert- Messkraft Genauigkeit Preis
Nr. mm ø/mm umkehrspanne/mm N mm EUR
Skalenteilungswert 0,005 mm:
855.535 * 0 - 3 47 0,004 < 1,4 ± 0,012
Skalenteilungswert 0,001 mm:
855.509 0 - 1 53 0,003 < 1,5 ± 0,006
855.525 * 0 - 2 66,5 0,003 < 1,5 ± 0,007
855.555 * 0 - 5 66,5 0,003 < 1,5 ± 0,010
* Rückwand mit Öse.

Peacock Messuhren mit rückseitigem Messbolzen

Die Messuhr mit rückseitigem Messbolzen ermöglicht eine leichte Handhabung, da die Messrichtung
zum Zifferblatt und dem zu messenden Objekt liegt. Die Messuhr dieses Types ist besonders gut geeignet
zum Messen der Parallelität, wie z.B. vom Arbeitstisch einer Werkzeugmaschine, einer Messspann­
vorrichtung mit eingeschränkten Messbereichen und an schwer zugänglichen Stellen, wo eine Skalen­
ablesung mit konventionellen Messuhren schwierig ist.

 Messbereich: 0 - 5 mm. 38 38
 Skalenteilungswert: 0,01 mm.
 Genauigkeit: ± 0,018 mm. ø6,35 ø6
 Wiederholbarkeit: 0,003 mm.
 Max. Messwertumkehrspanne: 44 44 28.1
9 9
± 0,004 mm.
 Messkraft: < 1,4 N. 28,1
 Drehbares Skalenblatt. 3,5 3.5 855.560
 Bezifferung: 0 - 100. 57
 Ausführung gemäß DIN 878. 855.558 4,5 547.5

38

Bestell- Messbereich Einspann- Preis
Nr. mm schaft ø/mm EUR
855.558 0 - 5 6,35
58,5 ø8,0 0 855.560 0 - 5 6
12,5 5,5 16,5 0,03 Einspannschaft auf der Rückseite:
855.559 0 - 5 8
3,5

4,5 855.559 C05.219.Messtech-
DE.20250410

137
