Schut Geometrische Meettechniek DEMEET 3D CNC MEETMACHINES

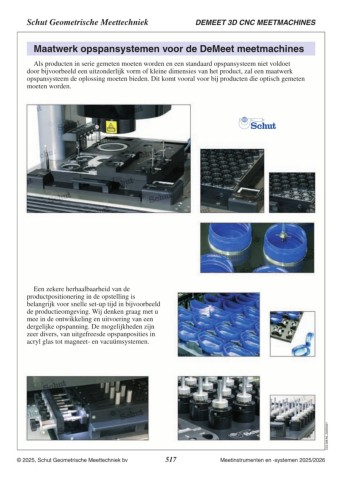

Opspansystemen

Stabiele productpositionering van het te meten object met een opspansysteem is essentieel voor
nauwkeurige metingen, de aanslagen kunnen ook gebruikt worden bij batch metingen. De meettafel van
de DeMeet is voorbereid voor DF en Alufix opspansystemen.

DF opspansysteem

DF is een opspansysteem, ontwikkeld en geproduceerd door Schut, ontworpen voor het construeren
van 3D productopspanningen, in het bijzonder voor optische metingen, en is volledig compatibel met de
meettafels van de DeMeet meetmachines. Het DF-systeem is een eenvoudig te monteren opspansysteem
en speciaal ontwikkeld om optimaal gebruik van de belichtingsmogelijkheden bij optische metingen
mogelijk te maken. Eenvoudig te monteren met éénschroefsverbindingen, om opspanningen met een
hoge herhaalbaarheid en korte voorbereidingstijd voor meetopgaven te realiseren.

Het DF-systeem bestaat uit een volledig assortiment van opspancomponenten: profiel-lengtes,
verbindings- en bevestigingscomponenten. Geproduceerd uit geëxtrudeerd of bewerkt AlMgSi1
Aluminium met een zwart of zilver geanodiseerde afwerking. Technisch is het verschil alleen relevant
voor optische meting in verband met (on)gewenste lichtreflecties.

DF is een universeel opspansysteem en kan op elk type meetmachine gemonteerd worden. Met
speciale koppelingselementen is het systeem volledig compatibel met de meettafels van de DeMeet
video en multi-sensor coördinaten meetmachines.

Art. Nr. Omschrijving Prijs EUR DF systeem
717.057 Basisset I DeMeet‑220 Zwart 1.086,00
717.088 Basisset I DeMeet‑220 Zilver 1.085,00
717.095 Basisset II DeMeet‑400Y Zwart 1.139,00
717.096 Basisset II DeMeet‑400Y Zilver 1.138,00
717.058 Basisset III DeMeet‑400X/4xxXY Zwart 1.219,00
717.089 Basisset III DeMeet‑400X/4xxXY Zilver 1.219,00

Alufix opspansysteem

Alufix is een flexibel opspansysteem geproduceerd uit aluminium met een hoge treksterkte. Alufix
is een uniek ontworpen modulair opspansysteem waarmee opspanningen in korte tijd gemaakt en
eenvoudig gemonteerd kunnen worden en is specifiek geschikt voor zwaardere producten. Er is een
grote verscheidenheid aan combineerbare onderdelen beschikbaar, zoals grondplaten, basiselementen,
klauwplaten, draaitafels, centreerpunten, magnetische houders, v-blokken en optische targets.

Naast alle afzonderlijke componenten zijn twee basissets voor DeMeet samen­gesteld: een Alufix 16
set voor lichte producten en een Alufix 25 set voor grotere en zwaardere producten.

Art. Nr. Omschrijving Prijs EUR

381.100 Basisset Alufix 16 DeMeet 3.310,00
voor DeMeet‑220 en DeMeet‑400 (Y‑as)
381.101 Basisset Alufix 25 DeMeet 3.130,00
voor DeMeet‑400 (X‑as), DeMeet‑404 en DeMeet‑443
381.099 Basisset Alufix 25 DeMeet‑705 3.640,00 C23.304.NL.20240626
voor DeMeet‑705
