DEMEET 3D CNC MEETMACHINES Schut voor Precisie

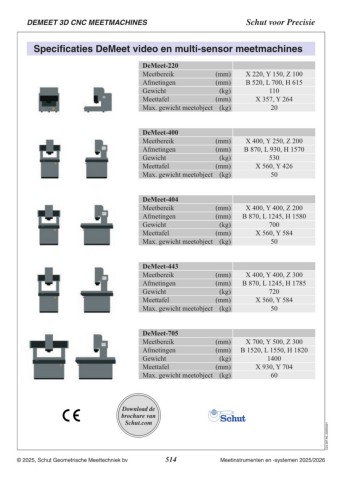

Specificaties DeMeet video en multi-sensor meetmachines

Video model Combo model

Algemeen DeMeet camera met Sony sensor
Video systeem 3,0x (1,0x, 5,0x en 10,0x optioneel)
Nikon telecentrische lenzen 2,0x (1,0x, 5,0x en 10,0x optioneel)
Leica-Design telecentrische lenzen 3,0x (1,0x, 5,0x en 10,0x optioneel)
Mitutoyo telecentrische lenzen 3 ringen, 16 segmenten en 48 cellen (instelbaar)
Ringlicht 1
Onder- en coaxiale verlichting instelbaar
Tastersysteem 2 - Renishaw TP20
Constructie 3 vaste-brug met granieten basisplaat volgens DIN 876/00
Portaal vlakgeslepen gietijzer, extreem spanningsarm
Meettafel 4 vernikkeld staal, spanningsarm
Lineaire geleidingen
Lineaire encoders THK lineaire geleidingen
Aandrijving Renishaw TONIC lineaire encoders
Besturing
Faulhaber DC servo motoren
joystickbesturing / volledig CNC gestuurd

Resolutie (µm) 0,1

Nauwkeurigheid standaard 5 (µm) X/Y/Z 3,9 + L/150
(L in mm)
XY 4,5 + L/150 XYZ 4,9 + L/150

Nauwkeurigheid hoog 5 (µm) X/Y/Z 2,9 + L/200
(L in mm)
XY 3,5 + L/200 XYZ 3,9 + L/200

Nauwkeurigheid optioneel 5 (µm) X/Y/Z 1,9 + L/250
(L in mm)
XY 2,5 + L/250 XYZ 2,9 + L/250

Max. snelheid (mm/s) X/Y 250, Z 55
Max. versnelling (mm/s2)
X/Y/Z 500

Voeding (V) 90 - 120, 210 - 240 (50 - 60 Hz)
Voltage (VA) 400

Vermogen

Omgeving

Bedrijfstemperatuur (°C) 15 - 35

Meettemperatuur (°C) 20 ± 0,5

Relatieve luchtvochtigheid (%) 40 - 70 (geen condensatie)

1 Voor video-uitvoeringen (niet DeMeet-220) kan een ringlicht met 4 ringen, 16 segmenten en 64 cellen optioneel geleverd worden.
2 Optioneel kunnen andere tastersystemen geleverd worden.
3 De basisplaat van de DeMeet-220 is gemaakt van vlakgeslepen gietijzer.
4 De meettafel van de DeMeet-220 is gemaakt van spanningsarm hard geanodiseerd aluminium.
5 Er dient rekening te worden gehouden met de nauwkeurigheid van het multi-sensor meetsysteem.

Specificaties hebben betrekking op alle DeMeet modellen, tenzij anders aangegeven. Download de
Machines met hogere specificaties en/of klantgerichte aanpassingen zijn op aanvraag leverbaar. brochure van
Specificaties kunnen zonder kennisgeving veranderen.
Voor overige specificaties zie onze website Schut.com. Schut.com

C23.208.NL.20250106
