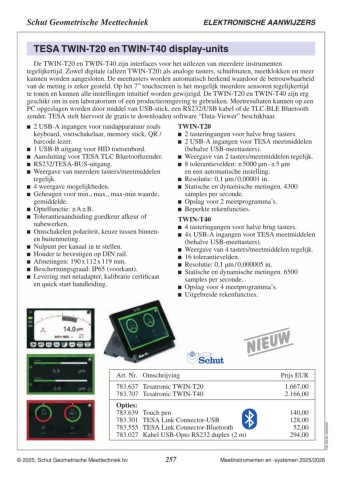

Schut Geometrische Meettechniek ELEKTRONISCHE AANWIJZERS
TESA TWIN-T20 en TWIN-T40 display-units
De TWIN-T20 en TWIN-T40 zijn interfaces voor het uitlezen van meerdere instrumenten
tegelijkertijd. Zowel digitale (alleen TWIN-T20) als analoge tasters, schuifmaten, meetklokken en meer
kunnen worden aangesloten. De meettasters worden automatisch herkend waardoor de betrouwbaarheid
van de meting is zeker gesteld. Op het 7” touchscreen is het mogelijk meerdere sensoren tegelijkertijd
te tonen en kunnen alle instellingen intuitief worden gewijzigd. De TWIN-T20 en TWIN-T40 zijn erg
geschikt om in een laboratorium of een productieomgeving te gebruiken. Meetresultaten kunnen op een
PC opgeslagen worden door middel van USB-stick, een RS232/USB kabel of de TLC-BLE Bluetooth
zender. TESA stelt hiervoor de gratis te downloaden software “Data-Viewer” beschikbaar.
2 USB-A ingangen voor randapparatuur zoals TWIN-T20
keyboard, voetschakelaar, memory stick, QR / 2 tasteringangen voor halve brug tasters.
barcode lezer. 2 USB-A ingangen voor TESA meetmiddelen
1 USB-B uitgang voor HID toetsenbord. (behalve USB-meettasters).
Aansluiting voor TESA TLC Bluetoothzender. Weergave van 2 tasters/meetmiddelen tegelijk.
RS232/TESA-BUS-uitgang. 8 tolerantievelden: ± 5000 µm - ± 5 µm
Weergave van meerdere tasters/meetmiddelen
en een automatische instelling.
tegelijk. Resolutie: 0,1 µm / 0,00001 in.
4 weergave mogelijkheden. Statische en dynamische metingen. 4300
Geheugen voor min., max., max-min waarde,
samples per seconde.
gemiddelde. Opslag voor 2 meetprogramma’s.
Optelfunctie: ± A ± B. Beperkte rekenfuncties.
Tolerantieaanduiding goedkeur afkeur of TWIN-T40
4 tasteringangen voor halve brug tasters.
nabewerken. 4x USB-A ingangen voor TESA meetmiddelen
Omschakelen polariteit, keuze tussen binnen-
(behalve USB-meettasters).
en buitenmeting. Weergave van 4 tasters/meetmiddelen tegelijk.
Nulpunt per kanaal in te stellen. 16 tolerantievelden.
Houder te bevestigen op DIN rail. Resolutie: 0,1 µm / 0,000005 in.
Afmetingen: 190 x 112 x 119 mm. Statische en dynamische metingen. 6500
Beschermingsgraad: IP65 (voorkant).
Levering met netadapter, kalibratie certificaat samples per seconde.
Opslag voor 4 meetprogramma’s.
en quick start handleiding. Uitgebreide rekenfuncties.
Art. Nr. Omschrijving Prijs EUR C05.350.NL.20250321
783.637 Tesatronic TWIN-T20 1.696,00
783.707 Tesatronic TWIN-T40 2.204,00
Opties:
783.639 Touch pen 143,00
783.301 TESA Link Connector-USB 134,00
783.555 TESA Link Connector-Bluetooth 54,00
783.027 Kabel USB-Opto RS232 duplex (2 m) 301,00
