ELEKTRONISCHE AANWIJZERS Schut voor Precisie

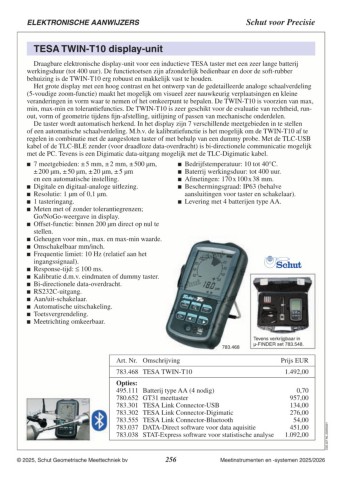

TESA TWIN-T10 display-unit
Draagbare elektronische display-unit voor een inductieve TESA taster met een zeer lange batterij
werkingsduur (tot 400 uur). De functietoetsen zijn afzonderlijk bedienbaar en door de soft-rubber
behuizing is de TWIN-T10 erg robuust en makkelijk vast te houden.
Het grote display met een hoog contrast en het ontwerp van de gedetailleerde analoge schaalverdeling
(5-voudige zoom-functie) maakt het mogelijk om visueel zeer nauwkeurig verplaatsingen en kleine
veranderingen in vorm waar te nemen of het omkeerpunt te bepalen. De TWIN-T10 is voorzien van max,
min, max-min en tolerantiefuncties. De TWIN-T10 is zeer geschikt voor de evaluatie van rechtheid, run-
out, vorm of geometrie tijdens fijn-afstelling, uitlijning of passen van mechanische onderdelen.
De taster wordt automatisch herkend. In het display zijn 7 verschillende meetgebieden in te stellen
of een automatische schaalverdeling. M.b.v. de kalibratiefunctie is het mogelijk om de TWIN-T10 af te
regelen in combinatie met de aangesloten taster of met behulp van een dummy probe. Met de TLC-USB
kabel of de TLC-BLE zender (voor draadloze data-overdracht) is bi-directionele communicatie mogelijk
met de PC. Tevens is een Digimatic data-uitgang mogelijk met de TLC-Digimatic kabel.
7 meetgebieden: ± 5 mm, ± 2 mm, ± 500 µm, Bedrijfstemperatuur: 10 tot 40°C.
± 200 µm, ± 50 µm, ± 20 µm, ± 5 µm Baterrij werkingsduur: tot 400 uur.
en een automatische instelling. Afmetingen: 170 x 100 x 38 mm.
Beschermingsgraad: IP63 (behalve
Digitale en digitaal-analoge uitlezing.
Resolutie: 1 µm of 0,1 µm. aansluitingen voor taster en schakelaar).
1 tasteringang. Levering met 4 batterijen type AA.
Meten met of zonder tolerantiegrenzen;
Go/NoGo-weergave in display.
Offset-functie: binnen 200 µm direct op nul te
stellen.
Geheugen voor min., max. en max-min waarde.
Omschakelbaar mm/inch.
Frequentie limiet: 10 Hz (relatief aan het
ingangssignaal).
Response-tijd: ≤ 100 ms.
Kalibratie d.m.v. eindmaten of dummy taster.
Bi-directionele data-overdracht.
RS232C-uitgang.
Aan/uit-schakelaar.
Automatische uitschakeling.
Toetsvergrendeling.
Meetrichting omkeerbaar.
783.468 Tevens verkrijgbaar in
µ-FINDER set 783.548.
Art. Nr. Omschrijving Prijs EUR C05.327.NL.20250321
783.468 TESA TWIN-T10 1.492,00
Opties:
495.111 Batterij type AA (4 nodig) 0,70
780.652 GT31 meettaster 957,00
783.301 TESA Link Connector-USB 134,00
783.302 TESA Link Connector-Digimatic 276,00
783.555 TESA Link Connector-Bluetooth 54,00
783.037 DATA-Direct software voor data aquisitie 451,00
783.038 STAT-Express software voor statistische analyse 1.092,00
© 2025, Schut Geometrische Meettechniek bv 256 Meetinstrumenten en -systemen 2025/2026
