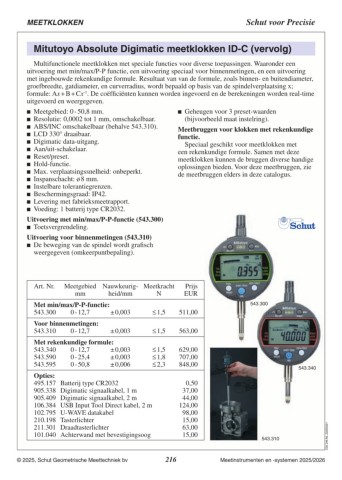

Page 216 - Schut Catalog
P. 216
MEETKLOKKEN Schut voor Precisie
Mitutoyo Absolute Digimatic meetklokken ID‑C (vervolg)
Multifunctionele meetklokken met speciale functies voor diverse toepassingen. Waaronder een
uitvoering met min/max/P-P functie, een uitvoering speciaal voor binnenmetingen, en een uitvoering
met ingebouwde rekenkundige formule. Resultaat van van de formule, zoals binnen- en buitendiameter,
groefbreedte, gatdiameter, en curverradius, wordt bepaald op basis van de spindelverplaatsing x;
formule: Ax + B + Cx‑1. De coëfficiënten kunnen worden ingevoerd en de berekeningen worden real-time
uitgevoerd en weergegeven.
Meetgebied: 0 - 50,8 mm. Uitvoering voor binnenmetingen (543.310)
Resolutie: 0,0002 tot 1 mm, omschakelbaar. De beweging van de spindel wordt grafisch
ABS/INC omschakelbaar (behalve 543.310).
LCD 330° draaibaar. weergegeven (omkeerpuntbepaling).
Digimatic data-uitgang. Geheugen voor 3 preset-waarden
Aan/uit-schakelaar.
Reset/preset. (bijvoorbeeld maat instelring).
Hold-functie. Meetbruggen voor klokken met rekenkundige
Max. verplaatsingssnelheid: onbeperkt. functie.
Inspanschacht: ø 8 mm.
Instelbare tolerantiegrenzen. Speciaal geschikt voor meetklokken met
Beschermingsgraad: IP42. een rekenkundige formule. Samen met deze
Levering met fabrieksmeetrapport. meetklokken kunnen de bruggen diverse handige
Voeding: 1 batterij type CR2032. oplossingen bieden. Voor deze meetbruggen, zie
de meetbruggen elders in deze catalogus.
Uitvoering met min/max/P‑P-functie (543.300)
Toetsvergrendeling.
Art. Nr. Meetgebied Nauwkeurig- Meetkracht Prijs
mm heid/mm N EUR
Met min/max/P‑P-functie: 527,00
543.300 0 - 12,7 ± 0,003 ≤ 1,5
Voor binnenmetingen: 580,00
543.310 0 - 12,7 ± 0,003 ≤ 1,5
Met rekenkundige formule: 648,00 543.300
543.340 0 - 12,7 ± 0,003 ≤ 1,5 729,00 543.340
543.590 0 - 25,4 ± 0,003 ≤ 1,8 874,00
543.595 0 - 50,8 ± 0,006 ≤ 2,3 543.310
Opties: 0,50 C05.346.NL.20260722
495.157 Batterij type CR2032 39,00
905.338 Digimatic signaalkabel, 1 m 47,00
905.409 Digimatic signaalkabel, 2 m 128,00
106.384 USB Input Tool Direct kabel, 2 m 98,00
102.795 U-WAVE adapterkabel 8,00
210.198 Tasterlichter 83,80
211.301 Draadtasterlichter 16,00
101.040 Achterwand met bevestigingsoog 351,00
106.543 USB-ITPAK V3.0 189,00
197,00
Full version software 380,00
102.670 U-WAVE zender houder
264.623 U-WAVE fit zender
264.627 U-WAVE fit Bluetooth zender
102.810 U-WAVE ontvanger en software
