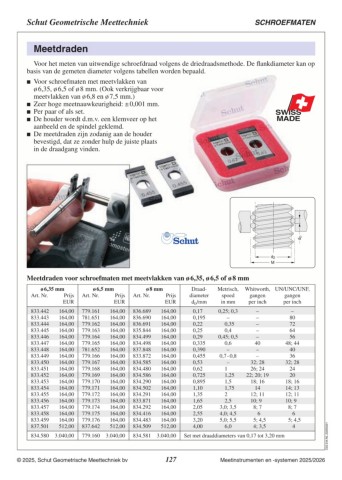

Page 127 - Schut Catalog

Schut Geometrische Meettechniek SCHROEFMATEN

Martin + Tschopp meetdraden

Voor het meten van uitwendige schroefdraad volgens de driedraadsmethode. De flankdiameter kan op
basis van de gemeten diameter volgens tabellen worden bepaald.
 Voor schroefmaten met meetvlakken van

ø 6,35, ø 6,5 of ø 8 mm. (Ook verkrijgbaar voor
meetvlakken van ø 6,8 en ø 7,5 mm.)
 Zeer hoge meetnauwkeurigheid: ± 0,001 mm.
 Per paar of als set.
 De houder wordt d.m.v. een klemveer op het
aanbeeld en de spindel geklemd.
 De meetdraden zijn zodanig aan de houder
bevestigd, dat ze zonder hulp de juiste plaats
in de draadgang vinden.

d2 dD
M
C03.244.NL.20251216
Meetdraden voor schroefmaten met meetvlakken van ø 6,35, ø 6,5 of ø 8 mm

ø 6,35 mm ø 6,5 mm ø 8 mm Draad- Metrisch, W hitworth, UN/UNC/UNF,

Art. Nr. Prijs Art. Nr. Prijs Art. Nr. Prijs diameter spoed gangen gangen

EUR EUR EUR dD/mm in mm per inch per inch

833.442 164,00 779.161 164,00 836.689 164,00 0,17 0,25; 0,3 – –
833.443 164,00 781.651 164,00 836.690 164,00 0,195 80
833.444 164,00 779.162 164,00 836.691 164,00 0,22 – – 72
833.445 164,00 779.163 164,00 835.844 164,00 0,25 64
833.446 164,00 779.164 164,00 834.499 164,00 0,29 0,35 – 56
833.447 164,00 779.165 164,00 834.498 164,00 0,335 48; 44
833.448 164,00 781.652 164,00 837.848 164,00 0,390 0,4 – 40
833.449 164,00 779.166 164,00 833.872 164,00 0,455 36
833.450 164,00 779.167 164,00 834.585 164,00 0,53 0,45; 0,5 – 32; 28
833.451 164,00 779.168 164,00 834.480 164,00 0,62 24
833.452 164,00 779.169 164,00 834.586 164,00 0,725 0,6 40 20
833.453 164,00 779.170 164,00 834.290 164,00 0,895 18; 16
833.454 164,00 779.171 164,00 834.502 164,00 1,10 – – 14; 13
833.455 164,00 779.172 164,00 834.291 164,00 1,35 12; 11
833.456 164,00 779.173 164,00 833.871 164,00 1,65 0,7 - 0,8 – 10; 9
833.457 164,00 779.174 164,00 834.292 164,00 2,05 8; 7
833.458 164,00 779.175 164,00 834.416 164,00 2,55 – 32; 28 6
833.459 164,00 779.176 164,00 834.483 164,00 3,20 5; 4,5
837.501 512,00 837.642 512,00 834.509 512,00 4,00 1 26; 24 4

1,25 22; 20; 19

1,5 18; 16

1,75 14

2 12; 11

2,5 10; 9

3,0; 3,5 8; 7

4,0; 4,5 6

5,0; 5,5 5; 4,5

6,0 4; 3,5

834.580 3.040,00 779.160 3.040,00 834.581 3.040,00 Set met draaddiameters van 0,17 tot 3,20 mm
