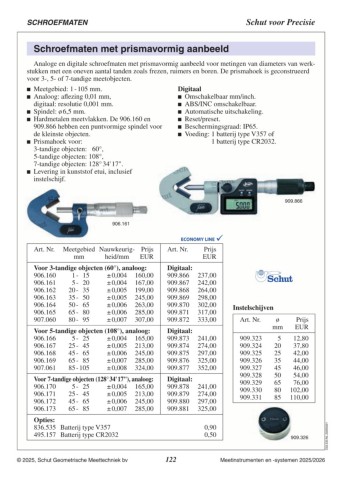

Page 122 - Schut Catalog

SCHROEFMATEN Schut voor Precisie

Schroefmaten met prismavormig aanbeeld

Analoge en digitale schroefmaten met prismavormig aanbeeld voor metingen van diameters van werk­
stukken met een oneven aantal tanden zoals frezen, ruimers en boren. De prisma­hoek is geconstrueerd
voor 3‑, 5‑ of 7‑tandige meetobjecten.

 Meetgebied: 1 - 105 mm. Digitaal
 Analoog: aflezing 0,01 mm,  Omschakelbaar mm/inch.
 ABS/INC omschakelbaar.
digitaal: resolutie 0,001 mm.  Aan/uit-schakelaar.
 Spindel: ø 6,5 mm.  Automatische uitschakeling.
 Hardmetalen meetvlakken. De 906.160 en  Reset/preset.
 Beschermingsgraad: IP65.
909.866 hebben een puntvormige spindel (60°)  Voeding: 1 batterij type V357 of
voor de kleinste objecten.
 Prismahoek voor: 1 batterij type CR2032.
3‑tandige objecten: 60°,
5‑tandige objecten: 108°,
7‑tandige objecten: 128° 34' 17".
 Levering in kunststof etui, inclusief
instelschijf.

909.866

906.161

Art. Nr. Meetgebied Nauwkeurig- Prijs Art. Nr. Prijs 60° ø 6,5 mm
mm heid/mm EUR EUR 906.160
909.866
Voor 3‑tandige objecten (60°), analoog: Digitaal:
906.160 1 - 15 ± 0,004 163,00 909.866 245,00 Instelschijven
906.161 5 - 20 ± 0,004 170,00 909.867 250,00
906.162 20 - 35 ± 0,005 203,00 909.868 273,00 Art. Nr. ø Prijs
906.163 35 - 50 ± 0,005 250,00 909.869 308,00 mm EUR
906.164 50 - 65 ± 0,006 268,00 909.870 312,00
906.165 65 - 80 ± 0,006 290,00 909.871 327,00
907.060 80 - 95 ± 0,007 313,00 909.872 344,00

Voor 5‑tandige objecten (108°), analoog: Digitaal: 909.323 5 13,20
906.166 5 - 25 ± 0,004 169,00 909.873 249,00 909.324 20 38,80
906.167 25 - 45 ± 0,005 217,00 909.874 283,00 909.325 25 43,00
906.168 45 - 65 ± 0,006 250,00 909.875 307,00 909.326 35 45,00
906.169 65 - 85 ± 0,007 290,00 909.876 335,00 909.327 45 48,00
907.061 85 - 105 ± 0,008 330,00 909.877 364,00 909.328 50 55,00
909.329 65 78,00
Voor 7‑tandige objecten (128° 34' 17"), analoog: Digitaal: 909.330 80 105,00
906.170 5 - 25 ± 0,004 169,00 909.878 249,00 909.331 85 113,00
906.171 25 - 45 ± 0,005 217,00 909.879 283,00
906.172 45 - 65 ± 0,006 250,00 909.880 307,00
906.173 65 - 85 ± 0,007 290,00 909.881 335,00
Opties:

836.535 Batterij type V357 0,90 C03.233.NL.20260722
495.157 Batterij type CR2032 0,50
909.326

© 2026, Schut Geometrische Meettechniek bv 122 Meetinstrumenten en -systemen 2025/2026
