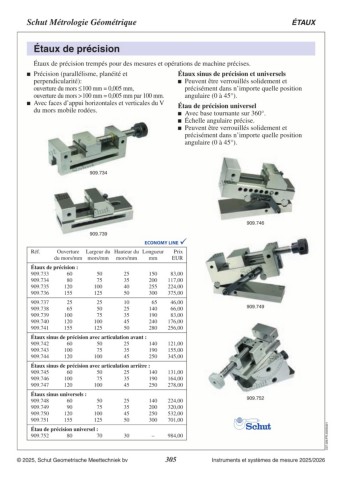

Page 305 - Schut Catalog

Schut Métrologie Géométrique ÉTAUX

Étaux de précision

Étaux de précision trempés pour des mesures et opérations de machine précises.

 Précision (parallélisme, planéité et Étaux sinus de précision et universels
perpendicularité):  Peuvent être verrouillés solidement et
ouverture du mors ≤ 100 mm = 0,005 mm,
ouverture du mors > 100 mm = 0,005 mm par 100 mm. précisément dans n’importe quelle position
angulaire (0 à 45°).
 Avec faces d’appui horizontales et verticales du V Étau de précision universel
du mors mobile rodées.  Avec base tournante sur 360°.
 Échelle angulaire précise.
 Peuvent être verrouillés solidement et
précisément dans n’importe quelle position
angulaire (0 à 45°).

909.734

909.739 909.746
909.749
Réf. Ouverture Largeur du Hauteur du Longueur Prix 909.752
Instruments et systèmes de mesure 2025/2026
du mors/mm mors/mm mors/mm mm EUR

Étaux de précision : 150 83,00
909.733 60 50 25 200 117,00
909.734 80 75 35 255 224,00
909.735 120 100 40 300 375,00
909.736 155 125 50

909.737 25 25 10 65 46,00
909.738 65 50 25 140 66,00
909.739 100 75 35 190 83,00
909.740 120 100 45 240 176,00
909.741 155 125 50 280 256,00

Étaux sinus de précision avec articulation avant : 121,00
909.742 60 50 25 140 155,00
909.743 100 75 35 190 345,00
909.744 120 100 45 250

Étaux sinus de précision avec articulation arrière : 131,00
909.745 60 50 25 140 164,00
909.746 100 75 35 190 278,00
909.747 120 100 45 250

Étaux sinus universels : 140 224,00 C07.309.FR.20250321
909.748 60 50 25 200 320,00
909.749 90 75 35 250 532,00
909.750 120 100 45 300 701,00
909.751 155 125 50

Étau de précision universel : – 984,00
909.752 80 70 30
