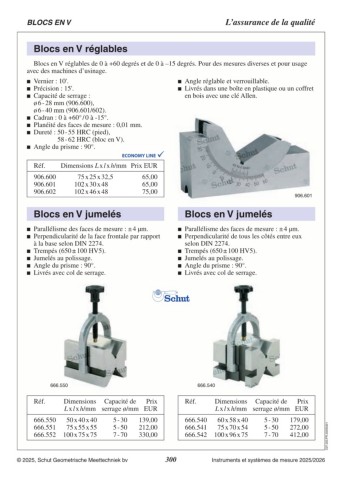

BLOCS EN V L’assurance de la qualité
Blocs en V réglables
Blocs en V réglables de 0 à +60 degrés et de 0 à –15 degrés. Pour des mesures diverses et pour usage
avec des machines d’usinage.
Vernier : 10'. Angle réglable et verrouillable.
Précision : 15'. Livrés dans une boîte en plastique ou un coffret
Capacité de serrage :
en bois avec une clé Allen.
ø 6 - 28 mm (906.600),
ø 6 - 40 mm (906.601/602).
Cadran : 0 à +60° / 0 à -15°.
Planéité des faces de mesure : 0,01 mm.
Dureté : 50 - 55 HRC (pied),
58 - 62 HRC (bloc en V).
Angle du prisme : 90°.
Réf. Dimensions L x l x h/mm Prix EUR
906.600 75 x 25 x 32,5 57,00 906.601
906.601 102 x 30 x 48 57,00
906.602 102 x 46 x 48 66,00 Blocs en V jumelés
Blocs en V jumelés Parallélisme des faces de mesure : ± 4 µm.
Perpendicularité de tous les côtés entre eux
Parallélisme des faces de mesure : ± 4 µm.
Perpendicularité de la face frontale par rapport selon DIN 2274.
Trempés (650 ± 100 HV5).
à la base selon DIN 2274. Jumelés au polissage.
Trempés (650 ± 100 HV5). Angle du prisme : 90°.
Jumelés au polissage. Livrés avec col de serrage.
Angle du prisme : 90°.
Livrés avec col de serrage.
666.550 666.540
Réf. Dimensions Capacité de Prix Réf. Dimensions Capacité de Prix
L x l x h/mm serrage ø/mm EUR L x l x h/mm serrage ø/mm EUR
666.550 50 x 40 x 40 5 - 30 139,00 666.540 60 x 58 x 40 5 - 30 179,00 C07.203.FR.20240626
666.551 75 x 55 x 55 5 - 50 212,00 666.541 75 x 70 x 54 5 - 50 272,00
666.552 100 x 75 x 75 7 - 70 330,00 666.542 100 x 96 x 75 7 - 70 412,00
© 2024, Schut Geometrische Meettechniek bv 300 Instruments et systèmes de mesure 2023/2024
