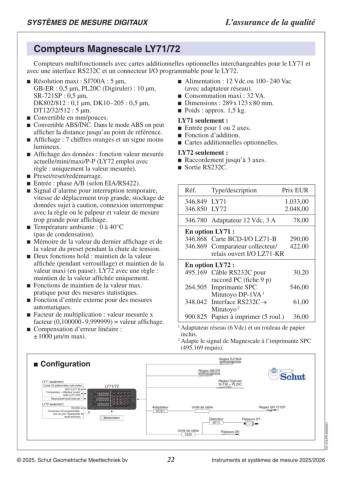

SYSTÈMES DE MESURE DIGITAUX                                                                     L’assurance de la qualité

Compteurs Magnescale LY71/72

   Compteurs multifonctionnels avec cartes additionnelles optionnelles interchangeables pour le LY71 et
avec une interface RS232C et un connecteur I/O programmable pour le LY72.

	 Résolution maxi : SJ700A : 5 µm,                                  	 Alimentation : 12 Vdc ou 100 - 240 Vac
   GB‑ER : 0,5 µm, PL20C (Digiruler) : 10 µm,                           (avec adaptateur réseau).
   SR‑721SP : 0,5 µm,
   DK802/812 : 0,1 µm, DK10 - 205 : 0,5 µm,                          	 Consommation maxi : 32 VA.
   DT12/32/512 : 5 µm.                                               	 Dimensions : 289 x 123 x 80 mm.
                                                                     	 Poids : approx. 1,5 kg.
	 Convertible en mm/pouces.                                         LY71 seulement :
	 Convertible ABS/INC. Dans le mode ABS on peut                     	 Entrée pour 1 ou 2 axes.
                                                                     	 Fonction d’addition.
   afficher la distance jusqu’au point de référence.                 	 Cartes additionnelles optionnelles.
	 Affichage : 7 chiffres oranges et un signe moins                  LY72 seulement :
                                                                     	 Raccordement jusqu’à 3 axes.
   lumineux.                                                         	 Sortie RS232C.
	 Affichage des données : fonction valeur mesurée
                                                                     Réf. Type/description                            Prix EUR
   actuelle/mini/maxi/P-P (LY72 emploi avec
   règle : uniquement la valeur mesurée).                            346.849 LY71                                       999,00
	 Preset/reset/redémarrage.                                         346.850 LY72                                     1.981,00
	 Entrée : phase A/B (selon EIA/RS422).
	 Signal d’alarme pour interruption temporaire,                     346.780 Adaptateur 12 Vdc, 3 A                       75,00
   vitesse de déplacement trop grande, stockage de
   données sujet à caution, connexion interrompue                    En option LY71 :
   avec la règle ou le palpeur et valeur de mesure                   346.868 Carte BCD-I/O LZ71‑B 280,00
   trop grande pour affichage.                                       346.869 Comparateur collecteur/ 408,00
	 Température ambiante : 0 à 40°C
   (pas de condensation).                                                       relais ouvert I/O LZ71‑KR
	 Mémoire de la valeur du dernier affichage et de
   la valeur du preset pendant la chute de tension.                  En option LY72 :
	 Deux fonctions hold : maintien de la valeur                       495.169 Câble RS232C pour                            28,70
   affichée (pendant verrouillage) et maintien de la                                 raccord PC (fiche 9 p)
   valeur maxi (en pause). LY72 avec une règle :                     264.505 Imprimante SPC                               546,00
   maintien de la valeur affichée uniquement.                                        Mitutoyo DP‑1VA 1
	 Fonctions de maintien de la valeur max.                           348.042 Interface RS232C→                            51,00
   pratique pour des mesures statistiques.                                           Mitutoyo 2
	 Fonction d’entrée externe pour des mesures                        900.825 Papier à imprimer (5 roul.) 36,00
   automatiques.
	 Facteur de multiplication : valeur mesurée x                      1	Adaptateur réseau (6 Vdc) et un rouleau de papier
   facteur (0,100000 - 9,999999) = valeur affichage.                  inclus.
	 Compensation d’erreur linéaire :                                  2	Adapte le signal de Magnescale à l’imprimante SPC
   ± 1000 µm/m maxi.                                                  (495.169 requis).

Configuration                                                                          Règles SJ700A
                                                                     Règles GB-ER
LY71 seulement:                            LY71/72
 Cartes I/O additionnelles optionnelles:                                               Règles Digiruler
                                           Alimentation                                SL130 + PL20C
                          BCD (LZ71-B)
    Comparateur - collecteur ouvert/                     Adaptateur  Unité de câble                      Règles SR-721SP
                                                            SZ70-1
                       relais (LZ71-KR)
         Reset/preset/recall externes                                                Détecteur           Palpeurs DT
                                                                                        MT13
LY72 seulement:
                                 RC232C

      Connecteur I/O programmable
            (par ex. pour reset/preset/
                         recall externes)

                                                                     Unité de câble  Palpeurs DK                                  C01.316.FR.20241127
                                                                            CE29
