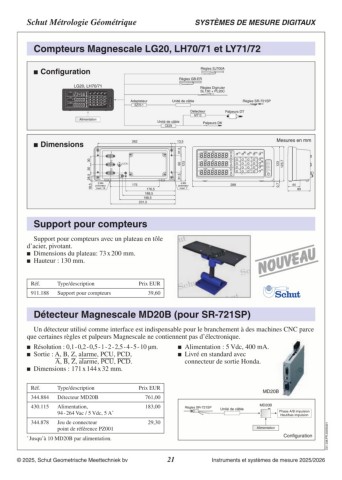

Schut Métrologie Géométrique SYSTÈMES DE MESURE DIGITAUX

Compteurs Magnescale LG20, LH70/71 et LY71/72

Configuration Règles SJ700A

LG20, LH70/71 Règles GB-ER
Règles Digiruler
Alimentation SL130 + PL20C

Dimensions Adaptateur Unité de câble Règles SR-721SP
SZ70-1

Détecteur Palpeurs DT
MT13

Unité de câble Palpeurs DK
CE29

262 13,5 Mesures en mm

18,5 28,5 30 30 123
31,5 60 31,5 123,7
123
2-M4 175 4-M4 289 0,7 44
profondeur 176,5 profondeur 80
maxi: 18
188,5 maxi: 7
198,5
231,5

Support pour compteurs

Support pour compteurs avec un plateau en tôle
d’acier, pivotant.
 Dimensions du plateau: 73 x 200 mm.
 Hauteur : 130 mm.

Réf. Type/description Prix EUR
911.188 Support pour compteurs 39,60

Détecteur Magnescale MD20B (pour SR‑721SP)

Un détecteur utilisé comme interface est indispensable pour le branchement à des machines CNC parce
que certaines règles et palpeurs Magnescale ne contiennent pas d’électronique.

 Résolution : 0,1 - 0,2 - 0,5 - 1 - 2 - 2,5 - 4 - 5 - 10 µm.  Alimentation : 5 Vdc, 400 mA.
 Sortie : A, B, Z, alarme, PCU, PCD,  Livré en standard avec

A, B, Z, alarme, PCU, PCD. connecteur de sortie Honda.
 Dimensions : 171 x 144 x 32 mm.

Réf. Type/description Prix EUR MD20B
761,00
344.884 Détecteur MD20B 183,00 Règles SR-721SP Unité de câble MD20B

430.115 Alimentation, 29,30 Phase A/B impulsion
94 - 264 Vac / 5 Vdc, 5 A* Haut/bas impulsion

344.878 Jeu de connecteur Alimentation C01.338.FR.20250321
point de référence PZ001
Configuration
* Jusqu’à 10 MD20B par alimentation.

© 2025, Schut Geometrische Meettechniek bv 21 Instruments et systèmes de mesure 2025/2026
