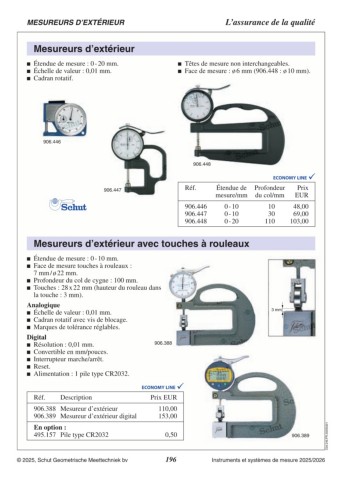

MESUREURS D’EXTÉRIEUR L’assurance de la qualité
Vue d’ensemble de mesureurs d’extérieur Krœplin
Mesureurs d’extérieur Oditest Mesureurs d’extérieur digitaux
Réf. Étendue de Mes. de Forme Long. palp. Réf. Étendue de Mes. de Forme Long. palp.
mesure/mm prof. L/mm palp. Hb Hf mesure/mm prof. L/mm palp. Hb Hf
854.909 0 - 10 35 ø 1,5 19,1 18,6 854.905 0 - 10 35 ø 1,5 19,1 18,6
854.910 0 - 10 35 ø 6 21,7 14,8 854.961 0 - 10 35 R0,4 18,8 18,5
854.911 0 - 10 35 ø 1,5 19,1 0,9 854.906 0 - 10 35 ø 6 21,7 14,8
854.912 0 - 10 35 R0,4 18,8 0,9 854.907 0 - 10 35 ø 1,5 19,1 0,9
854.962 0 - 10 35 ø 1,5 18,8 0,9
854.934 0 - 20 85 ø 1,5 24,7 24,6
854.935 0 - 20 85 R0,4 24,7 24,6 854.908 0 - 20 85 ø 1,5 24,7 24,6
854.936 0 - 20 85 ø 10 28,2 20,7 854.963 0 - 20 85 R0,4 24,7 24,6
854.937 0 - 20 80 ø 1,5 24,7 2,5 854.955 0 - 20 85 ø 10 28,2 20,7
854.938 0 - 20 80 R0,4 24,7 2,5 854.950 0 - 20 80 ø 1,5 24,7 2,5
854.956 0 - 20 80 ø 1,5 24,7 2,5
854.033 0 - 50 167 ø 3 30 30
854.034 0 - 50 167 R0,75 30 30 854.027 0 - 30 116 ø 3 30 30
854.035 0 - 50 167 ø 50 36 24 854.036 0 - 30 116 R0,75 30 30
854.038 0 - 50 169 ø 3 30 4,3 854.029 0 - 30 116 ø 50 36 24
854.039 0 - 50 169 R0,75 30 4,3 854.028 0 - 30 116 ø 3 30 4
854.037 0 - 30 116 ø 3 30 4
854.225 0 - 100 375 ø 5 33 33
854.109 0 - 100 382 ø 5 35 15 854.030 0 - 50 167 ø 3 30 30
854.226 0 - 100 375 ø 50 39 7 854.032 0 - 50 167 ø 50 36 24
854.363 0 - 100 530 ø 5 30 30 854.031 0 - 50 169 ø 3 30 4,3
854.364 0 - 100 530 ø 5 30 124
854.365 0 - 100 550 ø 50 34 14
854.366 0 - 200 728 20 98 98
➀ ➁➂
Bille carbure R = 0,4 Bille carbure
ø 1,5, 3 ou 0,75 mm ø 1,5, 3
ou 5 mm ou 5 mm
Formes des palpeurs
➃➄ ➅ ➆ ➈ ➉
R = 0,4 ou 0,75 mm; Bille carbure R = 0,4 mm; ø 6, 10 ou 50 mm ø 5 mm ø 5 mm SR 20 mm C04.243.FR.20240625
Bille carbure ø 1,5 mm Bille carbure
ø 1,5 mm ø 1,5 ou ø 3 mm
