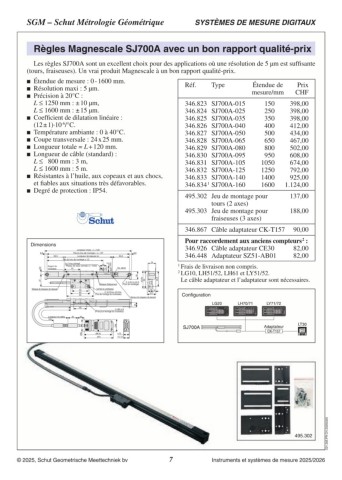

SGM – Schut Métrologie Géométrique SYSTÈMES DE MESURE DIGITAUX
Règles Magnescale SJ700A avec un bon rapport qualité-prix
Les règles SJ700A sont un excellent choix pour des applications où une résolution de 5 µm est suffisante
(tours, fraiseuses). Un vrai produit Magnescale à un bon rapport qualité-prix.
Étendue de mesure : 0 - 1600 mm. Réf. Type Étendue de Prix
Résolution maxi : 5 µm. mesure/mm CHF
Précision à 20°C :
346.823 SJ700A‑015 150 385,00
L ≤ 1250 mm : ± 10 µm, 346.824 SJ700A‑025 250 385,00
L ≤ 1600 mm : ± 15 µm. 346.825 SJ700A‑035 350 385,00
Coefficient de dilatation linéaire : 346.826 SJ700A‑040 400 398,00
(12 ± 1)·10‑6/°C. 346.827 SJ700A‑050 500 419,00
Température ambiante : 0 à 40°C. 346.828 SJ700A‑065 650 452,00
Coupe transversale : 24 x 25 mm. 346.829 SJ700A‑080 800 486,00
Longueur totale = L + 120 mm. 346.830 SJ700A‑095 950 589,00
Longueur de câble (standard) : 346.831 SJ700A‑105 1050 651,00
L ≤ 800 mm : 3 m, 346.832 SJ700A‑125 1250 765,00
L ≤ 1600 mm : 5 m. 346.833 SJ700A‑140 1400 895,00
Résistantes à l’huile, aux copeaux et aux chocs, 346.834 1 SJ700A‑160 1600 1.087,00
et fiables aux situations très défavorables.
Degré de protection : IP54. 495.302 Jeu de montage pour 137,00
tours (2 axes) 188,00
495.303 Jeu de montage pour
fraiseuses (3 axes)
346.867 Câble adaptateur CK‑T157 87,00
Dimensions Pour raccordement aux anciens compteurs 2 :
346.926 Câble adaptateur CE30 79,00
6,5 Longueur totale = L + 120 6,5 346.448 Adaptateur SZ51‑AB01 82,00
53,5 Pas du trou de montage = L + 107 53,5
Support de Longueur de mesure (L) No. sériel
coulisseau
Pas du trou de montage x 1/2
5 x 7 trou allongé 24
* Plaque de base centrale (L ≥ 1250) 20 5 1 Frais de livraison non compris.
10,5 2 LG10, LH51/52, LH61 et LY51/52.
37 9,5 50 25 Le câble adaptateur et l’adaptateur sont nécessaires.
(53,6)
52
46,5
2 - ø 4,5 x ø 5,5
Marque d’alignement (Trou de montage)
Marque de longueur de mesure 50 Centre du coulisseau 14 9
60 2 - ø 5 trou, ø 9 trou (27) Configuration
85 (Trou de montage du coulisseau)
Marque de longueur de mesure
40 2 - M4 x 8 (38)
(Prise pour montage du coulisseau) 14
Longueur du câble 30 30
100
MG20A-DK
(36) (86,5) (17)
(91) (17,7)
