SYSTÈMES DE MESURE DIGITAUX L’assurance de la qualité
Systèmes de jauge Magnescale

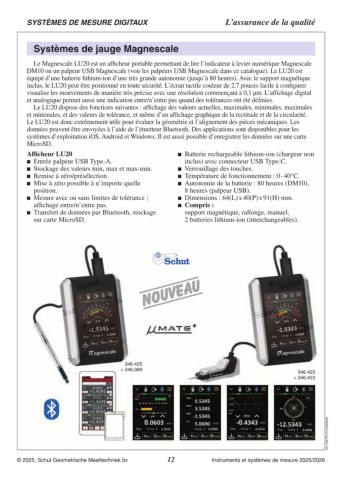

Le Magnescale LU20 est un afficheur portable permettant de lire l’indicateur à levier numérique Magnescale
DM10 ou un palpeur USB Magnescale (voir les palpeurs USB Magnescale dans ce catalogue). Le LU20 est
équipé d’une batterie lithium-ion d’une très grande autonomie (jusqu’à 80 heures). Avec le support magnétique
inclus, le LU20 peut être positionné en toute sécurité. L’écran tactile couleur de 2,7 pouces facile à configurer
visualise les mouvements de manière très précise avec une résolution commençant à 0,1 μm. L’affichage digital
et analogique permet aussi une indication entre/n’entre pas quand des tolérances ont été définies.
Le LU20 dispose des fonctions suivantes : affichage des valeurs actuelles, maximales, minimales, maximales
et minimales, et des valeurs de tolérance, et même d’un affichage graphique de la rectitude et de la circularité.
Le LU20 est donc extrêmement utile pour évaluer la géométrie et l’alignement des pièces mécaniques. Les
données peuvent être envoyées à l’aide de l’émetteur Bluetooth. Des applications sont disponibles pour les
systèmes d’exploitation iOS, Android et Windows. Il est aussi possible d’enregistrer les données sur une carte
MicroSD.
Afficheur LU20 Batterie rechargeable lithium-ion (chargeur non
Entrée palpeur USB Type-A. inclus) avec connecteur USB Type-C.
Stockage des valeurs min, max et max-min.
Remise à zéro/présélection. Verrouillage des touches.
Mise à zéro possible à n’importe quelle Température de fonctionnement : 0 - 40°C.
Autonomie de la batterie : 80 heures (DM10),
position.
Mesure avec ou sans limites de tolérance ; 8 heures (palpeur USB).
Dimensions : 64(L) x 40(P) x 91(H) mm.
affichage entre/n’entre pas. Compris :
Transfert de données par Bluetooth, stockage
support magnétique, rallonge, manuel,
sur carte MicroSD. 2 batteries lithium-ion (interchangeables).
346.425 346.425
+ 346.089 + 346.423
