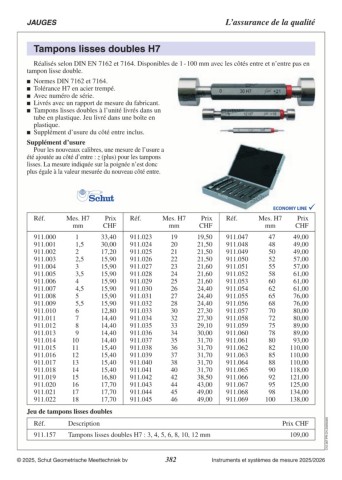

P. 382
JAUGES L’assurance de la qualité
Tampons lisses doubles H7
Réalisés selon DIN EN 7162 et 7164. Disponibles de 1 - 100 mm avec les côtés entre et n’entre pas en
tampon lisse double.
Normes DIN 7162 et 7164.
Tolérance H7 en acier trempé.
Avec numéro de série.
Livrés avec un rapport de mesure du fabricant.
Tampons lisses doubles à l’unité livrés dans un
tube en plastique. Jeu livré dans une boîte en
plastique.
Supplément d’usure du côté entre inclus.
Supplément d’usure
Pour les nouveaux calibres, une mesure de l’usure a
été ajoutée au côté d’entre : z (plus) pour les tampons
lisses. La mesure indiquée sur la poignée n’est donc
plus égale à la valeur mesurée du nouveau côté entre.
Réf. Mes. H7 Prix Réf. Mes. H7 Prix Réf. Mes. H7 Prix
mm CHF mm CHF mm CHF
911.000 1 33,40 911.023 19 19,50 911.047 47 49,00
911.001 1,5 30,00 911.024 20 21,50 911.048 48 49,00
911.002 2 17,20 911.025 21 21,50 911.049 50 49,00
911.003 2,5 15,90 911.026 22 21,50 911.050 52 57,00
911.004 3 15,90 911.027 23 21,60 911.051 55 57,00
911.005 3,5 15,90 911.028 24 21,60 911.052 58 61,00
911.006 4 15,90 911.029 25 21,60 911.053 60 61,00
911.007 4,5 15,90 911.030 26 24,40 911.054 62 61,00
911.008 5 15,90 911.031 27 24,40 911.055 65 76,00
911.009 5,5 15,90 911.032 28 24,40 911.056 68 76,00
911.010 6 12,80 911.033 30 27,30 911.057 70 80,00
911.011 7 14,40 911.034 32 27,30 911.058 72 80,00
911.012 8 14,40 911.035 33 29,10 911.059 75 89,00
911.013 9 14,40 911.036 34 30,00 911.060 78 89,00
911.014 10 14,40 911.037 35 31,70 911.061 80 93,00
911.015 11 15,40 911.038 36 31,70 911.062 82 110,00
911.016 12 15,40 911.039 37 31,70 911.063 85 110,00
911.017 13 15,40 911.040 38 31,70 911.064 88 110,00
911.018 14 15,40 911.041 40 31,70 911.065 90 118,00
911.019 15 16,80 911.042 42 38,50 911.066 92 121,00
911.020 16 17,70 911.043 44 43,00 911.067 95 125,00
911.021 17 17,70 911.044 45 49,00 911.068 98 134,00
911.022 18 17,70 911.045 46 49,00 911.069 100 138,00
Jeu de tampons lisses doubles
Réf. Description Prix CHF C12.307.FR-CH.20250325
109,00
911.157 Tampons lisses doubles H7 : 3, 4, 5, 6, 8, 10, 12 mm
© 2025, Schut Geometrische Meettechniek bv 382 Instruments et systèmes de mesure 2025/2026
