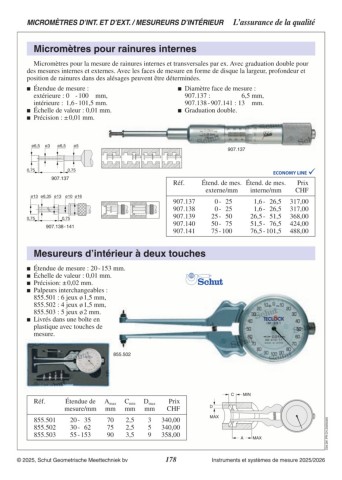

Page 178 - Schut Catalog

P. 178

MICROMÈTRES D’INT. ET D’EXT. / MESUREURS D’INTÉRIEUR L’assurance de la qualité

Micromètres pour rainures internes

Micromètres pour la mesure de rainures internes et transversales par ex. Avec graduation double pour
des mesures internes et externes. Avec les faces de mesure en forme de disque la largeur, profondeur et
position de rainures dans des alésages peuvent être déterminées.

 Étendue de mesure :  Diamètre face de mesure :
extérieure : 0 - 100 mm, 907.137 : 6,5 mm,
intérieure : 1,6 - 101,5 mm. 907.138 - 907.141 : 13 mm.
 Graduation double.
 Échelle de valeur : 0,01 mm.
 Précision : ± 0,01 mm.

ø6,5 ø3 ø6,5 ø5 907.137

0,75 0,75

907.137 Réf. Étend. de mes. Étend. de mes. Prix
externe/mm interne/mm CHF

ø13 ø6,35 ø13 ø10 ø16 907.137 0 - 25 1,6 - 26,5 317,00
907.138 0 - 25 1,6 - 26,5 317,00
0,75 0,75 907.139 25 - 50 26,5 - 51,5 368,00
907.140 50 - 75 51,5 - 76,5 424,00
907.138 - 141 907.141 75 - 100 76,5 - 101,5 488,00

Mesureurs d’intérieur à deux touches

 Étendue de mesure : 20 - 153 mm.
 Échelle de valeur : 0,01 mm.
 Précision: ± 0,02 mm.
 Palpeurs interchangeables :

855.501 : 6 jeux ø 1,5 mm,
855.502 : 4 jeux ø 1,5 mm,
855.503 : 5 jeux ø 2 mm.
 Livrés dans une boîte en
plastique avec touches de
mesure.

855.502

C MIN

Réf. Étendue de Amax Cmin Dmax Prix D
mesure/mm mm mm mm CHF MAX

855.501 20 - 35 70 2,5 3 340,00 A MAX C04.281.FR-CH.20250325
855.502 30 - 62 75 2,5 5 340,00
855.503 55 - 153 90 3,5 9 358,00
