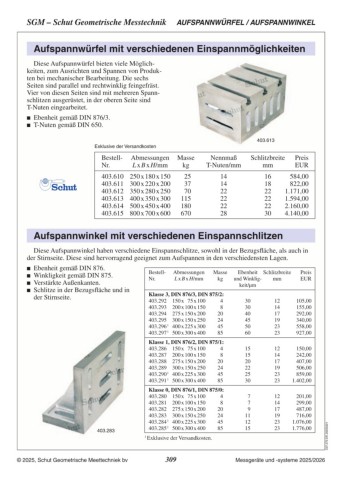

SGM – Schut Geometrische Messtechnik AUFSPANNWINKEL / PRÜFZYLINDER

Aufspannwinkel aus Gusseisen

 Geschliffene Flächen.
 Mit T-Nuten.
 Genauigkeit: Ebenheit gemäß DIN 876,

Rechtwinkligkeit gemäß DIN 875.

Abmessungen Masse DIN 876/3 und 875/2 DIN 876/2 und 875/1 DIN 876/1 und 875/0
L x B x H/mm kg Bestell-Nr. Preis EUR Bestell-Nr. Preis EUR Bestell-Nr. Preis EUR

150 x 75 x 100 6 403.264 141,00 403.261 179,00 403.267 221,00
200 x 100 x 150 11 403.276 193,00 403.273 267,00 403.270 317,00
275 x 150 x 200 24 403.265 352,00 403.262 450,00 403.268 519,00
300 x 150 x 250 33 403.277 1 443,00 403.274 1 626,00 403.271 1 827,00
400 x 225 x 300 54 403.266 1 669,00 403.263 1 918,00 403.269 1 1.117,00
500 x 300 x 400 105 403.278 1 1.130,00 403.275 1 1.542,00 403.272 1 1.852,00

1 Exklusive der Versandkosten.

LMW Prüfzylinder aus Stahl

Geschliffener und geläppter Stahlzylinder zur
Kontrolle von Winkligkeit, z.B. während der
Abnahme von Maschinen und zum Prüfen von
Anschlagwinkeln. Unrundheit und Geradheit:
≤ 1,5 µm.

Bestell- Abmessungen Winkligkeit Preis
Nr. mm p-p/µm EUR

852.190 ø 90 x 200 2
852.191 ø 90 x 250 2,2
852.192 ø 90 x 300 2,5
852.193 ø 90 x 350 2,8
852.194 ø 90 x 400 3

Prüfzylinder aus Stahl

Geschliffener und geläppter Stahlzylinder zur Kontrolle von Winkligkeit.
 Unrundheit und Geradheit: ≤ 5 µm.
 Lieferung in Holzetui mit Werksprüfbericht.

Bestell- Abmessungen Winkligkeit Preis
Nr. mm p-p/µm EUR

906.436 ø 80 x 200 3 281,00 C07.208.DE.20250106
906.437 ø 80 x 315 4 324,00
906.438 ø 100 x 500 5 634,00
906.439 ø 140 x 800 7 1.188,00
