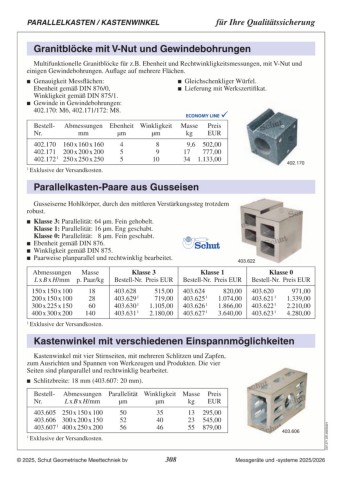

P. 308
PARALLELKASTEN / KASTENWINKEL für Ihre Qualitätssicherung
Granitblöcke mit V‑Nut und Gewindebohrungen
Multifunktionelle Granitblöcke für z.B. Ebenheit und Rechtwinkligkeitsmessungen, mit V‑Nut und
einigen Gewindebohrungen. Auflage auf mehrere Flächen.
Genauigkeit Messflächen: Gleichschenkliger Würfel.
Ebenheit gemäß DIN 876/0, Lieferung mit Werkszertifikat.
Winkligkeit gemäß DIN 875/1.
Gewinde in Gewindebohrungen:
402.170: M6, 402.171/172: M8.
Bestell- Abmessungen Ebenheit Winkligkeit Masse Preis
Nr. mm µm µm kg EUR
402.170 160 x 160 x 160 4 8 9,6 502,00
402.171 200 x 200 x 200 5 9 17 777,00
402.172 1 250 x 250 x 250 5 10 34 1.133,00
402.170
1 Exklusive der Versandkosten.
Parallelkasten-Paare aus Gusseisen
Gusseiserne Hohlkörper, durch den mittleren Verstärkungssteg trotzdem
robust.
Klasse 3: Parallelität: 64 µm. Fein gehobelt. 403.622
Klasse 1: Parallelität: 16 µm. Eng geschabt.
Klasse 0: Parallelität: 8 µm. Fein geschabt.
Ebenheit gemäß DIN 876.
Winkligkeit gemäß DIN 875.
Paarweise planparallel und rechtwinklig bearbeitet.
Abmessungen Masse Klasse 3 Klasse 1 Klasse 0
L x B x H/mm p. Paar/kg Bestell-Nr. Preis EUR Bestell-Nr. Preis EUR Bestell-Nr. Preis EUR
150 x 150 x 100 18 403.628 515,00 403.624 820,00 403.620 971,00
200 x 150 x 100 28 403.629 1 719,00 403.625 1 1.074,00 403.621 1 1.339,00
300 x 225 x 150 60 403.630 1 1.105,00 403.626 1 1.866,00 403.622 1 2.210,00
400 x 300 x 200 140 403.631 1 2.180,00 403.627 1 3.640,00 403.623 1 4.280,00
1 Exklusive der Versandkosten.
Kastenwinkel mit verschiedenen Einspannmöglichkeiten
Kastenwinkel mit vier Stirnseiten, mit mehreren Schlitzen und Zapfen,
zum Ausrichten und Spannen von Werkzeugen und Produkten. Die vier
Seiten sind planparallel und rechtwinklig bearbeitet.
Schlitzbreite: 18 mm (403.607: 20 mm).
Bestell- Abmessungen Parallelität Winkligkeit Masse Preis
Nr. L x B x H/mm µm µm kg EUR
403.605 250 x 150 x 100 50 35 13 295,00 403.606 C07.271.DE.20250321
403.606 300 x 200 x 150 52 40 23 545,00
403.607 1 400 x 250 x 200 56 46 55 879,00
1 Exklusive der Versandkosten.
© 2025, Schut Geometrische Meettechniek bv 308 Messgeräte und -systeme 2025/2026
