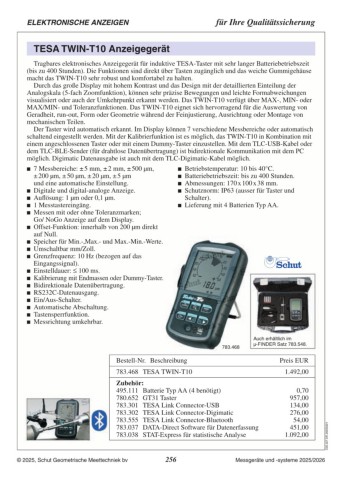

Page 256 - Schut Catalog
P. 256
ELEKTRONISCHE ANZEIGEN für Ihre Qualitätssicherung
TESA TWIN-T10 Anzeigegerät
Tragbares elektronisches Anzeigegerät für induktive TESA-Taster mit sehr langer Batteriebetriebszeit
(bis zu 400 Stunden). Die Funktionen sind direkt über Tasten zugänglich und das weiche Gummigehäuse
macht das TWIN-T10 sehr robust und komfortabel zu halten.
Durch das große Display mit hohem Kontrast und das Design mit der detaillierten Einteilung der
Analogskala (5-fach Zoomfunktion), können sehr präzise Bewegungen und leichte Formabweichungen
visualisiert oder auch der Umkehrpunkt erkannt werden. Das TWIN-T10 verfügt über MAX-, MIN- oder
MAX/MIN- und Toleranzfunktionen. Das TWIN-T10 eignet sich hervorragend für die Auswertung von
Geradheit, run-out, Form oder Geometrie während der Feinjustierung, Ausrichtung oder Montage von
mechanischen Teilen.
Der Taster wird automatisch erkannt. Im Display können 7 verschiedene Messbereiche oder automatisch
schaltend eingestellt werden. Mit der Kalibrierfunktion ist es möglich, das TWIN-T10 in Kombination mit
einem angeschlossenen Taster oder mit einem Dummy-Taster einzustellen. Mit dem TLC-USB-Kabel oder
dem TLC-BLE-Sender (für drahtlose Datenübertragung) ist bidirektionale Kommunikation mit dem PC
möglich. Digimatic Datenausgabe ist auch mit dem TLC-Digimatic-Kabel möglich.
7 Messbereiche: ± 5 mm, ± 2 mm, ± 500 µm, Betriebstemperatur: 10 bis 40°C.
± 200 µm, ± 50 µm, ± 20 µm, ± 5 µm Batteriebetriebszeit: bis zu 400 Stunden.
und eine automatische Einstellung. Abmessungen: 170 x 100 x 38 mm.
Schutznorm: IP63 (ausser für Taster und
Digitale und digital-analoge Anzeige.
Auflösung: 1 µm oder 0,1 µm. Schalter).
1 Messtastereingäng. Lieferung mit 4 Batterien Typ AA.
Messen mit oder ohne Toleranzmarken;
Go/ NoGo Anzeige auf dem Display.
Offset-Funktion: innerhalb von 200 µm direkt
auf Null.
Speicher für Min.-,Max.- und Max.-Min.-Werte.
Umschaltbar mm/Zoll.
Grenzfrequenz: 10 Hz (bezogen auf das
Eingangssignal).
Einstelldauer: ≤ 100 ms.
Kalibrierung mit Endmassen oder Dummy-Taster.
Bidirektionale Datenübertragung.
RS232C-Datenausgang.
Ein/Aus-Schalter.
Automatische Abschaltung.
Tastensperrfunktion.
Messrichtung umkehrbar.
783.468 Auch erhältlich im
µ-FINDER Satz 783.548.
Bestell-Nr. Beschreibung Preis EUR C05.327.DE.20250321
783.468 TESA TWIN-T10 1.492,00
Zubehör:
495.111 Batterie Typ AA (4 benötigt) 0,70
780.652 GT31 Taster 957,00
783.301 TESA Link Connector-USB 134,00
783.302 TESA Link Connector-Digimatic 276,00
783.555 TESA Link Connector-Bluetooth 54,00
783.037 DATA-Direct Software für Datenerfassung 451,00
783.038 STAT-Express für statistische Analyse 1.092,00
© 2025, Schut Geometrische Meettechniek bv 256 Messgeräte und -systeme 2025/2026
