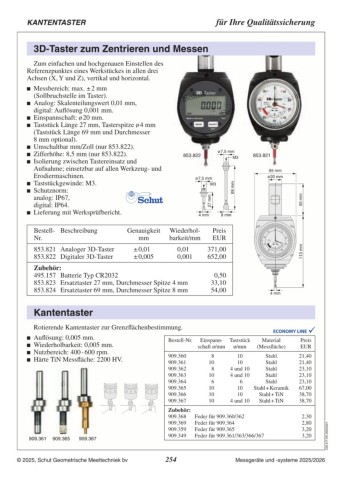

Page 254 - Schut Catalog

KANTENTASTER für Ihre Qualitätssicherung

3D‑Taster zum Zentrieren und Messen

Zum einfachen und hochgenauen Einstellen des 853.822 ø7,5 mm 853.821
Referenzpunktes eines Werkstückes in allen drei M3 65 mm
Achsen (X, Y und Z), vertikal und horizontal. ø20 mm
 Messbereich: max. ± 2 mm ø7,5 mm
M3 4 mm
(Sollbruchstelle im Taster). 27 mm
 Analog: Skalenteilungswert 0,01 mm, 69 mm 50 mm

digital: Auflösung 0,001 mm. 4 mm 8 mm
 Einspannschaft: ø 20 mm.
 Taststück Länge 27 mm, Tasterspitze ø 4 mm

(Taststück Länge 69 mm und Durchmesser
8 mm optional).
 Umschaltbar mm/Zoll (nur 853.822).
 Zifferhöhe: 8,5 mm (nur 853.822).
 Isolierung zwischen Tastereinsatz und
Aufnahme; einsetzbar auf allen Werkzeug- und
Erodiermaschinen.
 Taststückgewinde: M3.
 Schutznorm:
analog: IP67,
digital: IP64.
 Lieferung mit Werksprüfbericht.

Bestell- Beschreibung Genauigkeit Wiederhol- Preis
Nr. mm barkeit/mm EUR

853.821 Analoger 3D‑Taster ± 0,01 0,01 371,00 113 mm
853.822 Digitaler 3D‑Taster ± 0,005 0,001 652,00

Zubehör: 0,50
495.157 Batterie Typ CR2032 33,10
853.823 Ersatztaster 27 mm, Durchmesser Spitze 4 mm 54,00
853.824 Ersatztaster 69 mm, Durchmesser Spitze 8 mm

Kantentaster

Rotierende Kantentaster zur Grenz­flächen­bestimmung.

 Auflösung: 0,005 mm. Bestell-Nr. Einspann- Taststück Material Preis
 Wiederholbarkeit: 0,005 mm. schaft ø/mm ø/mm (Messfläche) EUR
 Nutzbereich: 400 - 600 rpm.
 Härte TiN Messfläche: 2200 HV. 909.360 8 10 Stahl 21,40
909.361 10 21,40
909.362 8 10 Stahl 23,10
909.363 10 23,10
909.364 6 4 und 10 Stahl 23,10
909.365 10 67,00
909.366 10 4 und 10 Stahl 38,70
909.367 10 38,70
6 Stahl
2,30
10 Stahl + Keramik 2,80
3,20
10 Stahl + TiN 3,20

4 und 10 Stahl + TiN

909.361 909.365 909.367 Zubehör: C05.317.DE.20250321
909.368 Feder für 909.360/362
909.369 Feder für 909.364
909.359 Feder für 909.365
909.349 Feder für 909.361/363/366/367
