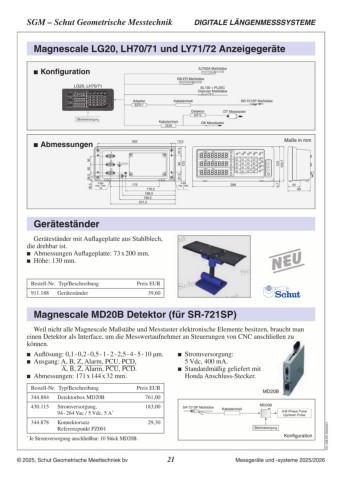

SGM – Schut Geometrische Messtechnik DIGITALE LÄNGENMESSSYSTEME

Magnescale LG20, LH70/71 und LY71/72 Anzeigegeräte

Konfiguration SJ700A Maßstäbe

LG20, LH70/71 GB-ER Maßstäbe
SL130 + PL20C
Stromversorgung
Digiruler Maßstäbe
Abmessungen
Adapter Kabeleinheit SR-721SP Maßstäbe
SZ70-1
Detektor DT Messtaster
262 MT13

Kabeleinheit DK Messtaster
CE29

13,5 Maße in mm

18,5 28,5 30 30 123
31,5 60 31,5 123,7
123
2-M4 175 4-M4 289 0,7 44
max. Tiefe: 176,5 max. Tiefe: 80

18 188,5 7
198,5
231,5

Geräteständer

Geräteständer mit Auflageplatte aus Stahl­blech,
die drehbar ist.
 Abmessungen Auflageplatte: 73 x 200 mm.
 Höhe: 130 mm.

Bestell-Nr. Typ/Beschreibung Preis EUR
911.188 Geräteständer 39,60

Magnescale MD20B Detektor (für SR‑721SP)

Weil nicht alle Magnescale Maßstäbe und Messtaster elektronische Elemente besitzen, braucht man
einen Detektor als Interface, um die Messwertaufnehmer an Steuerungen von CNC anschließen zu
können.

 Auflösung: 0,1 - 0,2 - 0,5 - 1 - 2 - 2,5 - 4 - 5 - 10 µm.  Stromversorgung:
 Ausgang: A, B, Z, Alarm, PCU, PCD, 5 Vdc, 400 mA.

A, B, Z, Alarm, PCU, PCD.  Standardmäßig geliefert mit
 Abmessungen: 171 x 144 x 32 mm. Honda Anschluss-Stecker.

Bestell-Nr. Typ/Beschreibung Preis EUR MD20B

344.884 Detektorbox MD20B 761,00

430.115 Stromversorgung, 183,00 SR-721SP Maßstäbe Kabeleinheit MD20B
94 - 264 Vac / 5 Vdc, 5 A*
A/B-Phase Pulse
Up/down Pulse

344.878 Konnektorsatz 29,30 C01.338.DE.20250321
Referenzpunkt PZ001
Stromversorgung

* Je Stromversorgung anschließbar: 10 Stück MD20B. Konfiguration

© 2025, Schut Geometrische Meettechniek bv 21 Messgeräte und -systeme 2025/2026
