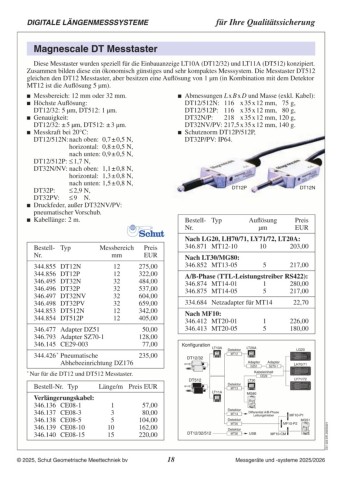

P. 18
DIGITALE LÄNGENMESSSYSTEME für Ihre Qualitätssicherung
Magnescale DT Messtaster
Diese Messtaster wurden speziell für die Einbauanzeige LT10A (DT12/32) und LT11A (DT512) konzipiert.
Zusammen bilden diese ein ökonomisch günstiges und sehr kompaktes Messsystem. Die Messtaster DT512
gleichen den DT12 Messtaster, aber besitzen eine Auflösung von 1 µm (in Kombination mit dem Detektor
MT12 ist die Auflösung 5 µm).
Messbereich: 12 mm oder 32 mm. Abmessungen L x B x D und Masse (exkl. Kabel):
Höchste Auflösung: DT12/512N: 116 x 35 x 12 mm, 75 g,
DT12/512P: 116 x 35 x 12 mm, 80 g,
DT12/32: 5 µm, DT512: 1 µm. DT32N/P: 218 x 35 x 12 mm, 120 g,
Genauigkeit: DT32NV/PV: 217,5 x 35 x 12 mm, 140 g.
DT12/32: ± 5 µm, DT512: ± 3 µm. Schutznorm DT12P/512P,
Messkraft bei 20°C: DT32P/PV: IP64.
DT12/512N: nach oben: 0,7 ± 0,5 N, DT12P DT12N
horizontal: 0,8 ± 0,5 N,
nach unten: 0,9 ± 0,5 N, Bestell- Typ Auflösung Preis
DT12/512P: ≤ 1,7 N, Nr. µm EUR
DT32N/NV: nach oben: 1,1 ± 0,8 N,
horizontal: 1,3 ± 0,8 N,
nach unten: 1,5 ± 0,8 N,
DT32P: ≤ 2,9 N,
DT32PV: ≤ 9 N.
Druckfeder, außer DT32NV/PV:
pneumatischer Vorschub.
Kabellänge: 2 m.
Nach LG20, LH70/71, LY71/72, LT20A:
346.871 MT12‑10 10 203,00
Bestell- Typ Messbereich Preis
Nr. mm EUR Nach LT30/MG80:
346.852 MT13‑05
344.855 DT12N 12 275,00 5 217,00
344.856 DT12P 12 322,00
346.495 DT32N 32 484,00 A/B‑Phase (TTL‑Leistungstreiber RS422):
346.496 DT32P 32 537,00 346.874 MT14‑01 1 280,00
346.497 DT32NV 32 604,00 346.875 MT14‑05 5 217,00
346.498 DT32PV 32 659,00
344.853 DT512N 12 342,00 334.684 Netzadapter für MT14 22,70
344.854 DT512P 12 405,00
Nach MF10: 1 226,00
346.477 Adapter DZ51 50,00 346.412 MT20‑01 5 180,00
346.793 Adapter SZ70‑1 128,00 346.413 MT20‑05
346.145 CE29‑003
77,00 Konfiguration LT10A Detektor LT20A LG20
DT12/32 MT12 LH70/71
344.426 * Pneumatische 235,00 LY71/72
Abhebeeinrichtung DZ176 Detektor
MT13 Adapter Adapter
DZ51 SZ70-1
* Nur für die DT12 und DT512 Messtaster. Kabeleinheit
CE29
DT512
LT30
Bestell-Nr. Typ Länge/m Preis EUR LT11A
Verlängerungskabel: MG80
346.136 CE08‑1
346.137 CE08‑3 1 57,00 Detektor Differential A/B-Phase MF10-P1
346.138 CE08‑5 3 80,00 MT14 Leitungstreiber MG51
346.139 CE08‑10 5 104,00
346.140 CE08‑15 10 162,00 Detektor MF10-P2 C01.322.DE.20250321
15 220,00 MT20
DT12/32/512 USB MF10-CM
Detektor
MT30
© 2025, Schut Geometrische Meettechniek bv 18 Messgeräte und -systeme 2025/2026
