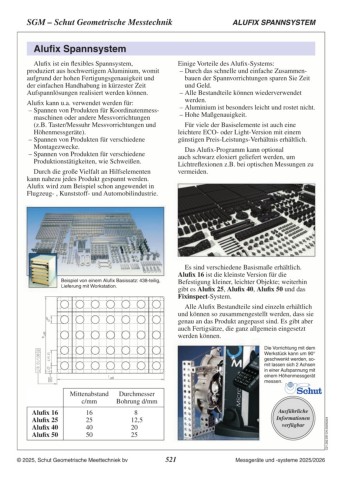

SGM – Schut Geometrische Messtechnik ALUFIX SPANNSYSTEM
Alufix Spannsystem Einige Vorteile des Alufix-Systems:
– Durch das schnelle und einfache Zusammen
Alufix ist ein flexibles Spannsystem,
produziert aus hochwertigem Aluminium, womit bauen der Spannvorrichtungen sparen Sie Zeit
aufgrund der hohen Fertigungsgenauigkeit und und Geld.
der einfachen Handhabung in kürzester Zeit – Alle Bestandteile können wiederverwendet
Aufspannlösungen realisiert werden können. werden.
Alufix kann u.a. verwendet werden für: – Aluminium ist besonders leicht und rostet nicht.
– Spannen von Produkten für Koordinatenmess – Hohe Maßgenauigkeit.
Für viele der Basiselemente ist auch eine
maschinen oder andere Messvorrichtungen leichtere ECO- oder Light-Version mit einem
(z.B. Taster/Messuhr Messvorrichtungen und günstigen Preis-Leistungs-Verhältnis erhältlich.
Höhenmessgeräte). Das Alufix-Programm kann optional
– Spannen von Produkten für verschiedene auch schwarz eloxiert geliefert werden, um
Montagezwecke. Lichtreflexionen z.B. bei optischen Messungen zu
– Spannen von Produkten für verschiedene vermeiden.
Produktionstätigkeiten, wie Schweißen.
Durch die große Vielfalt an Hilfselementen
kann nahezu jedes Produkt gespannt werden.
Alufix wird zum Beispiel schon angewendet in
Flugzeug- , Kunststoff- und Automobilindustrie.
Beispiel von einem Alufix Basissatz: 438-teilig, Es sind verschiedene Basismaße erhältlich.
Lieferung mit Workstation. Alufix 16 ist die kleinste Version für die
Befestigung kleiner, leichter Objekte; weiterhin
Mittenabstand Durchmesser gibt es Alufix 25, Alufix 40, Alufix 50 und das
Alufix 16 c/mm Bohrung d/mm Fixinspect-System.
Alufix 25
Alufix 40 16 8 Alle Alufix Bestandteile sind einzeln erhältlich C21.202.DE-CH.20250324
Alufix 50 25 12,5 und können so zusammengestellt werden, dass sie
40 20 genau an das Produkt angepasst sind. Es gibt aber
50 25 auch Fertigsätze, die ganz allgemein eingesetzt
werden können.
Die Vorrichtung mit dem
Werkstück kann um 90°
geschwenkt werden, so-
mit lassen sich 2 Achsen
in einer Aufspannung mit
einem Höhenmessgerät
messen.
Ausführliche
Informationen
verfügbar
