SGM – Schut Geometrische Messtechnik DEMEET 3D CNC MESSMASCHINEN

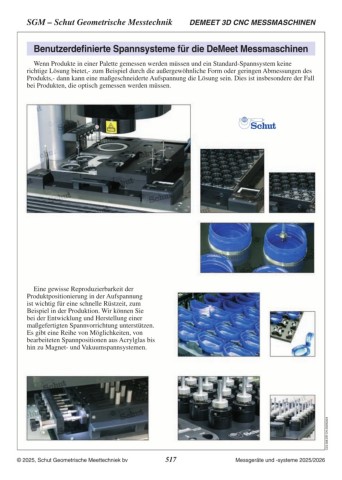

Spannsysteme
Eine sichere Positionierung des Messobjektes ist für ein genaues Messergebnis entscheidend und das
Spannsystem kann auch für Palettenmessungen verwendet werden. Der Messtisch der DeMeet Serien ist
für die DF und Alufix Spannsysteme vorbereitet.
DF Spannsystem
DF ist ein Spannsystem, von Schut entwickelt und hergestellt. Es wurde entworfen, um 3D-Objekte zu
fixieren, insbesondere für optische Messungen und es ist mit dem Messtisch der DeMeet Messmaschinen
vollständig kompatibel. Das DF-System ist ein einfach zu montierendes Spannsystem für Messungen und
wurde speziell entwickelt, um es mit den meisten Beleuchtungsmöglichkeiten für optische Messungen zu
nutzen. DF ist sehr einfach zu montieren, mit nur einer Schraube erreichen Sie Aufspannungen mit einer
hohen Wiederholbarkeit und kurzer Vorbereitungszeit für Ihre Messaufgaben.
DF besteht aus einem umfangreichen Sortiment von Spannelementen: Profilen, Verbindungs- und
Befestigungselementen. Gefertigt aus extrudiertem oder bearbeitetem Aluminium, mit einer eloxierten,
schwarzen oder silbernen Oberfläche. Technisch gesehen besteht der Unterschied nur für optische
Messungen im Bezug auf (un-)erwünschte Lichtreflexionen.
DF ist ein universell einsetzbares Spannsystem und kann auf jeder Messmaschine montiert werden.
Mit speziellen Adaptern ist das System mit dem Messtischen der DeMeet Video und Multi-Sensor
Koordinaten-Messmaschinen vollständig kompatibel.
Bestell-Nr. Beschreibung Preis CHF
717.057 Basissatz I DeMeet‑220 Schwarz 1.062,00 DF System
717.088 Basissatz I DeMeet‑220 Silber 1.061,00
717.095 Basissatz II DeMeet‑400Y Schwarz 1.113,00
717.096 Basissatz II DeMeet‑400Y Silber 1.113,00
717.058 Basissatz III DeMeet‑400X/4xxXY Schwarz 1.192,00
717.089 Basissatz III DeMeet‑400X/4xxXY Silber 1.192,00
Alufix Spannsystem
Alufix ist ein flexibles Spannsystem, produziert aus hochwertigem Aluminium. Alufix ist ein
einzigartig gestaltetes modulares Spannsystem, um eine Produkt-Aufspannung in kurzer Zeit zu
realisieren, es ist einfach zu montieren und besonders für schwerere Messobjekte geeignet. Eine große
Auswahl an Komponenten steht zur Verfügung, die kombiniert werden können, um Ihre Spannvorrichtung
zu vervollständigen: Grundplatten, Profile, Futter, Drehteller , Zentrierungen, Magnethalter, V-Blöcke,
Schraubstöcke und optische Ziele.
Neben allen separaten Komponenten wurden zwei Basissätze für DeMeet zusammengestellt: ein Satz
Alufix 16 für kleine und leichte Messobjekte und ein Satz Alufix 25 für große und schwerere Produkte.
Bestell-Nr. Beschreibung Preis CHF
381.100 Basissatz Alufix 16 DeMeet 3.240,00
für DeMeet‑220 und DeMeet‑400 (Y‑Achse)
381.101 Basissatz Alufix 25 DeMeet 3.060,00
für DeMeet‑400 (X‑Achse), DeMeet‑404 und DeMeet‑443
381.099 Basissatz Alufix 25 DeMeet‑705 3.560,00 C23.304.DE-CH.20240625
für DeMeet‑705
