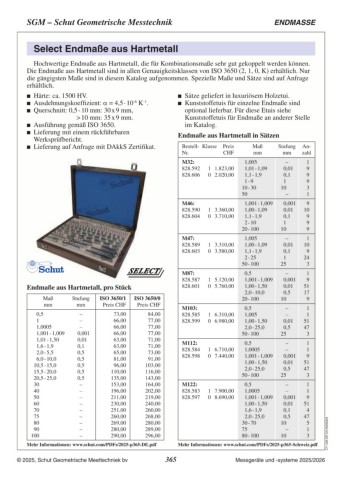

P. 365

SGM – Schut Geometrische Messtechnik                                                                    ENDMASSE

Select Endmaße aus Hartmetall

   Hochwertige Endmaße aus Hartmetall, die für Kombinationsmaße sehr gut gekoppelt werden können.
Die Endmaße aus Hartmetall sind in allen Genauigkeitsklassen von ISO 3650 (2, 1, 0, K) erhältlich. Nur
die gängigsten Maße sind in diesem Katalog aufgenommen. Spezielle Maße und Sätze sind auf Anfrage
erhältlich.

	 Härte: ca. 1500 HV.                                         	 Sätze geliefert in luxuriösem Holzetui.
	 Ausdehnungskoeffizient: α = 4,5 · 10‑6 K‑1.                 	 Kunststoffetuis für einzelne Endmaße sind
	 Querschnitt: 0,5 - 10 mm: 30 x 9 mm,  
                                                                  optional lieferbar. Für diese Etuis siehe
   	      > 10 mm: 	35 x 9 mm.                                    Kunststoffetuis für Endmaße an anderer Stelle
	 Ausführung gemäß ISO 3650.                                     im Katalog.
	 Lieferung mit einem rückführbaren                           Endmaße aus Hartmetall in Sätzen

   Werksprüfbericht.                                            Bestell- Klasse Preis    Maß            Stufung   An- 
	 Lieferung auf Anfrage mit DAkkS Zertifikat.                 Nr. CHF                   mm               mm zahl

                                                                M32: 	       1 1.823,00    1,005        	 – 	1
                                                               828.592 	     0 2.020,00    1,01 - 1,09  	   0,01 	 9
                                                               828.606 	                   1,1 - 1,9    	 0,1 	 9
                                                                                           1 - 9        	 1   	 	 9
                                                                          	              10 - 30        	 10     	 	 3
                                                                          	              50             	 – 	1


                                                                M46: 	                     1,001 - 1,009 	     0,001 	 9
                                                               828.590
                                                               828.604 	     1 3.360,00    1,00 - 1,09 	   0,01 	 10
                                                                             0 3.710,00
                                                                          	                1,1 - 1,9 	 0,1 	 9

                                                                                           2 - 10       	 1   	 	 9

                                                                                         20 - 100       	 10     	 	 9

                                                                M47: 	       1 3.310,00    1,005        	–          	1
                                                               828.589 	     0 3.580,00    1,00 - 1,09  	   0,01    	 10
                                                               828.603 	                   1,1 - 1,9    	 0,1       	9
                                                                                           2 - 25       	 1   	     	 24
                                                                          	              50 - 100       	 25     	  	3


                                                                M87: 	                     0,5 	 – 	 1
                                                               828.587
                                                               828.601 	     1 5.120,00    1,001 - 1,009 	     0,001 	 9
                                                                             0 5.760,00
Endmaße aus Hartmetall, pro Stück                                         	                1,00 - 1,50 	   0,01 	 51

      Maß          Stufung    ISO 3650/1    ISO 3650/0                                     2,0 - 10,0 	 0,5 	 17
       mm            mm        Preis CHF     Preis CHF
                                                                                         20 - 100       	 10     	 	 9
    0,5                –             73,00         84,00
  1                    –             66,00         77,00        M103: 	      1 6.310,00    0,5          	–          	1
    1,0005             –             66,00         77,00       828.585 	     0 6.980,00    1,005        	–          	1
    1,001 - 1,009      0,001         66,00         77,00       828.599 	                   1,00 - 1,50  	   0,01    	 51
    1,01 - 1,50       0,01           63,00         71,00                                   2,0 - 25,0   	 0,5       	 47
    1,6 - 1,9         0,1            63,00         71,00                  	              50 - 100       	 25     	  	3
    2,0 - 5,5         0,5            65,00         73,00
    6,0 - 10,0        0,5            81,00         91,00
  10,5 - 15,0         0,5            96,00        103,00        M112: 	                    0,5 	 – 	 1
  15,5 - 20,0         0,5           110,00        116,00       828.584
  20,5 - 25,0         0,5           135,00        143,00       828.598 	     1 6.710,00    1,0005       	 – 	1
  30                   –            153,00        164,00                     0 7.440,00
  40                   –            196,00        202,00                  	                1,001 - 1,009 	     0,001 	 9
  50                   –            211,00        219,00
  60                   –            230,00        240,00                  	                1,00 - 1,50 	   0,01 	 51
  70                   –            251,00        260,00
  75                   –            260,00        268,00                                   2,0 - 25,0 	 0,5 	 47
  80                   –            269,00        280,00
  90                   –            280,00        289,00                                 50 - 100       	 25     	 	 3
100                    –            290,00        296,00
                                                                M122: 	                    0,5 	 – 	 1
                                                               828.583
                                                               828.597 	     1 7.900,00    1,0005       	 – 	1
                                                                             0 8.690,00
                                                                          	                1,001 - 1,009 	     0,001 	 9

                                                                          	                1,00 - 1,50 	   0,01 	 51

                                                                          	                1,6 - 1,9 	 0,1 	 4

                                                                                           2,0 - 25,0 	 0,5 	 47             C11.204.DE-CH.20250324

                                                                                         30 - 70        	 10     	 	 5

                                                                                         75 	 – 	 1

                                                                                         80 - 100       	 10     	 	 3

Mehr Informationen: www.schut.com/PDFs/2025-p365-DE.pdf        Mehr Informationen: www.schut.com/PDFs/2025-p365-Schweiz.pdf

© 2025, Schut Geometrische Meettechniek bv                365                            Messgeräte und -systeme 2025/2026
