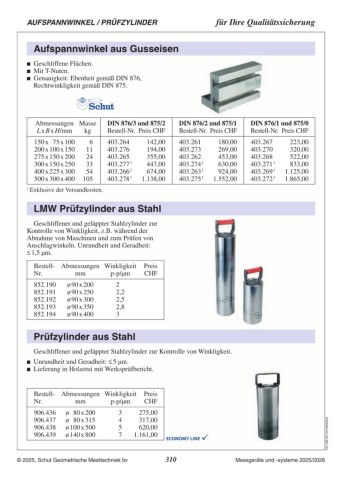

AUFSPANNWINKEL / PRÜFZYLINDER für Ihre Qualitätssicherung

Aufspannwinkel aus Gusseisen

 Geschliffene Flächen.
 Mit T-Nuten.
 Genauigkeit: Ebenheit gemäß DIN 876,

Rechtwinkligkeit gemäß DIN 875.

Abmessungen Masse DIN 876/3 und 875/2 DIN 876/2 und 875/1 DIN 876/1 und 875/0
L x B x H/mm kg Bestell-Nr. Preis CHF Bestell-Nr. Preis CHF Bestell-Nr. Preis CHF

150 x 75 x 100 6 403.264 142,00 403.261 180,00 403.267 223,00
200 x 100 x 150 11 403.276 194,00 403.273 269,00 403.270 320,00
275 x 150 x 200 24 403.265 355,00 403.262 453,00 403.268 522,00
300 x 150 x 250 33 403.277 1 447,00 403.274 1 630,00 403.271 1 833,00
400 x 225 x 300 54 403.266 1 674,00 403.263 1 924,00 403.269 1 1.125,00
500 x 300 x 400 105 403.278 1 1.138,00 403.275 1 1.552,00 403.272 1 1.865,00

1 Exklusive der Versandkosten.

LMW Prüfzylinder aus Stahl

Geschliffener und geläppter Stahlzylinder zur
Kontrolle von Winkligkeit, z.B. während der
Abnahme von Maschinen und zum Prüfen von
Anschlagwinkeln. Unrundheit und Geradheit:
≤ 1,5 µm.

Bestell- Abmessungen Winkligkeit Preis
Nr. mm p-p/µm CHF

852.190 ø 90 x 200 2
852.191 ø 90 x 250 2,2
852.192 ø 90 x 300 2,5
852.193 ø 90 x 350 2,8
852.194 ø 90 x 400 3

Prüfzylinder aus Stahl

Geschliffener und geläppter Stahlzylinder zur Kontrolle von Winkligkeit.
 Unrundheit und Geradheit: ≤ 5 µm.
 Lieferung in Holzetui mit Werksprüfbericht.

Bestell- Abmessungen Winkligkeit Preis
Nr. mm p-p/µm CHF

906.436 ø 80 x 200 3 275,00 C07.208.DE-CH.20250324
906.437 ø 80 x 315 4 317,00
906.438 ø 100 x 500 5 620,00
906.439 ø 140 x 800 7 1.161,00
