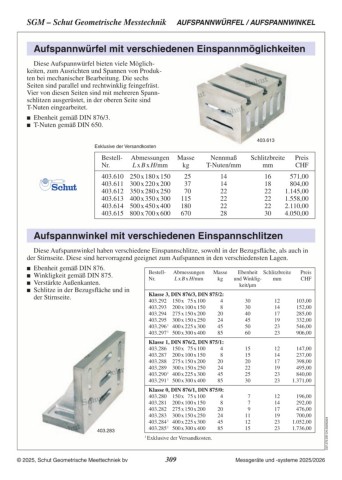

SGM – Schut Geometrische Messtechnik AUFSPANNWÜRFEL / AUFSPANNWINKEL

Aufspannwürfel mit verschiedenen Einspannmöglichkeiten

Diese Aufspannwürfel bieten viele Möglich­
keiten, zum Ausrichten und Spannen von Produk­
ten bei mechanischer Bearbeitung. Die sechs
Seiten sind parallel und rechtwinklig feingefräst.
Vier von diesen Seiten sind mit mehreren Spann­
schlitzen ausgerüstet, in der oberen Seite sind
T‑Nuten eingearbeitet.
 Ebenheit gemäß DIN 876/3.
 T‑Nuten gemäß DIN 650.

403.613

Exklusive der Versandkosten

Bestell- Abmessungen Masse Nennmaß Schlitzbreite Preis
Nr. L x B x H/mm kg T‑Nuten/mm mm CHF

403.610 250 x 180 x 150 25 14 16 571,00
403.611 300 x 220 x 200 37 14 18 804,00
403.612 350 x 280 x 250 70 22 22 1.145,00
403.613 400 x 350 x 300 115 22 22 1.558,00
403.614 500 x 450 x 400 180 22 22 2.110,00
403.615 800 x 700 x 600 670 28 30 4.050,00

Aufspannwinkel mit verschiedenen Einspannschlitzen

Diese Aufspannwinkel haben verschiedene Einspannschlitze, sowohl in der Bezugs­fläche, als auch in
der Stirnseite. Diese sind hervorragend geeignet zum Aufspannen in den verschiedensten Lagen.

 Ebenheit gemäß DIN 876. Bestell- Abmessungen Masse Ebenheit Schlitzbreite Preis
 Winkligkeit gemäß DIN 875. Nr. CHF
 Verstärkte Außenkanten. L x B x H/mm kg und Winklig- mm
 Schlitze in der Bezugsfläche und in
keit/µm
der Stirnseite.
Klasse 3, DIN 876/3, DIN 875/2: 30 12 103,00
403.292 150 x 75 x 100 4 30 14 152,00
403.293 200 x 100 x 150 8 40 17 285,00
403.294 275 x 150 x 200 20 45 19 332,00
403.295 300 x 150 x 250 24 50 23 546,00
403.296 1 400 x 225 x 300 45 60 23 906,00
403.297 1 500 x 300 x 400 85

Klasse 1, DIN 876/2, DIN 875/1: 15 12 147,00
403.286 150 x 75 x 100 4 15 14 237,00
403.287 200 x 100 x 150 8 20 17 398,00
403.288 275 x 150 x 200 20 22 19 495,00
403.289 300 x 150 x 250 24 25 23 840,00
403.290 1 400 x 225 x 300 45 30 23 1.371,00
403.291 1 500 x 300 x 400 85

403.283 Klasse 0, DIN 876/1, DIN 875/0: 7 12 196,00 C07.272.DE-CH.20250324
403.280 150 x 75 x 100 4 7 14 292,00
403.281 200 x 100 x 150 8 9 17 476,00
403.282 275 x 150 x 200 20 11 19 700,00
403.283 300 x 150 x 250 24 12 23 1.052,00
403.284 1 400 x 225 x 300 45 15 23 1.736,00
403.285 1 500 x 300 x 400 85

1 Exklusive der Versandkosten.
