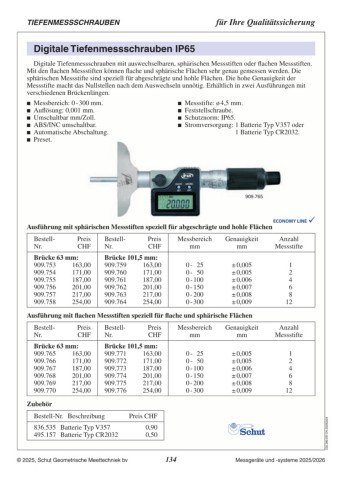

Page 134 - Schut Catalog

TIEFENMESSSCHRAUBEN für Ihre Qualitätssicherung

Digitale Tiefenmessschrauben IP65

Digitale Tiefenmessschrauben mit auswechselbaren, sphärischen Messstiften oder flachen Mess­stiften.
Mit den flachen Mess­stiften können flache und sphärische Flächen sehr genau gemessen werden. Die
sphärischen Mess­stifte sind speziell für abgeschrägte und hohle Flächen. Die hohe Genauigkeit der
Messstifte macht das Null­stellen nach dem Auswechseln unnötig. Erhältlich in zwei Ausführungen mit
verschiedenen Brückenlängen.

 Messbereich: 0 - 300 mm.  Messstifte: ø 4,5 mm.
 Auflösung: 0,001 mm.  Feststellschraube.
 Umschaltbar mm/Zoll.  Schutznorm: IP65.
 ABS/INC umschaltbar.  Stromversorgung: 1 Batterie Typ V357 oder
 Automatische Abschaltung.
 Preset. 1 Batterie Typ CR2032.

909.765

Ausführung mit sphärischen Messstiften speziell für abgeschrägte und hohle Flächen

Bestell- Preis Bestell- Preis Messbereich Genauigkeit Anzahl
Nr. CHF Nr. CHF mm mm Messstifte

Brücke 63 mm: Brücke 101,5 mm: 0 - 25 ± 0,005 1
909.753 163,00 909.759 163,00 0 - 50 ± 0,005 2
909.754 171,00 909.760 171,00 0 - 100 ± 0,006 4
909.755 187,00 909.761 187,00 0 - 150 ± 0,007 6
909.756 201,00 909.762 201,00 0 - 200 ± 0,008 8
909.757 217,00 909.763 217,00 0 - 300 ± 0,009 12
909.758 254,00 909.764 254,00

Ausführung mit flachen Messstiften speziell für flache und sphärische Flächen

Bestell- Preis Bestell- Preis Messbereich Genauigkeit Anzahl
Nr. CHF Nr. CHF mm mm Messstifte
1
Brücke 63 mm: Brücke 101,5 mm: 0 - 25 ± 0,005 2
909.765 163,00 909.771 163,00 0 - 50 ± 0,005 4
909.766 171,00 909.772 171,00 0 - 100 ± 0,006 6
909.767 187,00 909.773 187,00 0 - 150 ± 0,007 8
909.768 201,00 909.774 201,00 0 - 200 ± 0,008 12
909.769 217,00 909.775 217,00 0 - 300 ± 0,009
909.770 254,00 909.776 254,00

Zubehör Preis CHF C02.280.DE-CH.20250324
Bestell-Nr. Beschreibung 0,90
836.535 Batterie Typ V357 0,50
495.157 Batterie Typ CR2032
