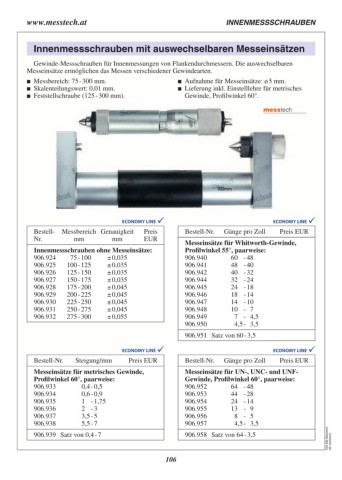

www.messtech.at INNENMESSSCHRAUBEN

Innenmessschrauben mit auswechselbaren Messeinsätzen

Gewinde-Messschrauben für Innenmessungen von Flankendurchmessern. Die auswechselbaren
Messeinsätze ermöglichen das Messen verschiedener Gewindearten.

 Messbereich: 75 - 300 mm.  Aufnahme für Messeinsätze: ø 5 mm.
 Skalenteilungswert: 0,01 mm.  Lieferung inkl. Einstelllehre für metrisches
 Feststellschraube (125 - 300 mm).
Gewinde, Profilwinkel 60°.

Bestell- Messbereich Genauigkeit Preis Bestell-Nr. Gänge pro Zoll Preis EUR
Nr. mm mm EUR
Innenmessschrauben ohne Messeinsätze: Messeinsätze für Whitworth-Gewinde,
906.924 75 - 100 ± 0,035 Profilwinkel 55°, paarweise:
906.925 100 - 125 ± 0,035 906.940 60 - 48
906.926 125 - 150 ± 0,035 906.941 48 - 40
906.927 150 - 175 ± 0,035 906.942 40 - 32
906.928 175 - 200 ± 0,045 906.944 32 - 24
906.929 200 - 225 ± 0,045 906.945 24 - 18
906.930 225 - 250 ± 0,045 906.946 18 - 14
906.931 250 - 275 ± 0,045 906.947 14 - 10
906.932 275 - 300 ± 0,055 906.948 10 - 7
906.949 7 - 4,5
906.950 4,5 - 3,5

906.951 Satz von 60 - 3,5

Bestell-Nr. Steigung/mm Preis EUR Bestell-Nr. Gänge pro Zoll Preis EUR

Messeinsätze für metrisches Gewinde, Messeinsätze für UN-, UNC- und UNF-
Profilwinkel 60°, paarweise: Gewinde, Profilwinkel 60°, paarweise:
906.933 0,4 - 0,5 906.952 64 - 48
906.934 0,6 - 0,9 906.953 44 - 28
906.935 1 - 1,75 906.954 24 - 14
906.936 2 - 3 906.955 13 - 9
906.937 3,5 - 5 906.956 8 - 5
906.938 5,5 - 7 906.957 4,5 - 3,5
C04.282.Messtech-
906.939 Satz von 0,4 - 7 906.958 Satz von 64 - 3,5 DE.20250410

106
