DIEPTESCHUIFMATEN Schut voor Precisie

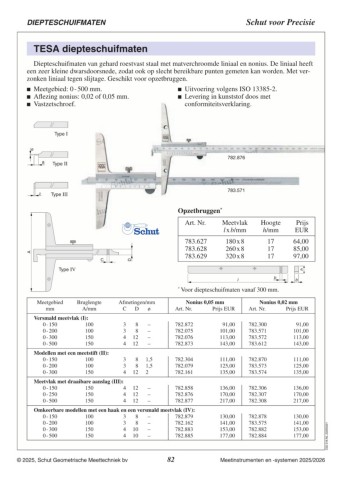

TESA diepteschuifmaten

Diepteschuifmaten van gehard roestvast staal met matverchroomde liniaal en nonius. De liniaal heeft
een zeer kleine dwarsdoorsnede, zodat ook op slecht bereikbare punten gemeten kan worden. Met ver­
zonken liniaal tegen slijtage. Geschikt voor opzetbruggen.

 Meetgebied: 0 - 500 mm.  Uitvoering volgens ISO 13385-2.
 Aflezing nonius: 0,02 of 0,05 mm.  Levering in kunststof doos met
 Vastzetschroef.
conformiteitsverklaring.

Type I 782.876

ø

8 Type II

2 Type III 783.571

Opzetbruggen*

Art. Nr. Meetvlak Hoogte Prijs
l x b/mm h/mm EUR

783.627 180 x 8 17 70,00
783.628 260 x 8 17 94,00
783.629 320 x 8 17 107,00
A C
D
hType IV

C02.316.NL.20260120lbb

* Voor diepteschuifmaten vanaf 300 mm.

Meetgebied Bruglengte Afmetingen/mm Nonius 0,05 mm Nonius 0,02 mm
mm
A/mm C D ø Art. Nr. Prijs EUR Art. Nr. Prijs EUR

Versmald meetvlak (I):

0 - 150 100 3 8 – 782.872 100,00 782.300 100,00
3 8 – 782.075 111,00 783.571 111,00
0 - 200 100 4 12 – 782.076 124,00 783.572 124,00
4 12 – 782.873 157,00 783.612 157,00
0 - 300 150

0 - 500 150

Modellen met een meetstift (II):

0 - 150 100 3 8 1,5 782.304 122,00 782.870 122,00
3 8 1,5 782.079 138,00 783.573 138,00
0 - 200 100 4 12 2 782.161 149,00 783.574 149,00

0 - 300 150

Meetvlak met draaibare aanslag (III):

0 - 150 150 4 12 – 782.858 150,00 782.306 150,00
782.876 187,00 782.307 187,00
0 - 250 150 4 12 – 782.877 239,00 782.308 239,00

0 - 500 150 4 12 –

Omkeerbare modellen met een haak en een versmald meetvlak (IV):

0 - 150 100 3 8 – 782.879 143,00 782.878 143,00
155,00 783.575 155,00
0 - 200 100 3 8 – 782.162 168,00 782.882 168,00
195,00 782.884 195,00
0 - 300 150 4 10 – 782.883

0 - 500 150 4 10 – 782.885
