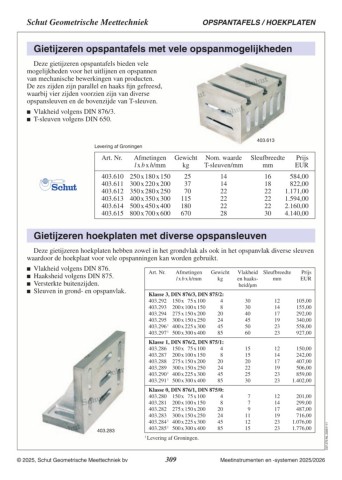

Schut Geometrische Meettechniek OPSPANTAFELS / HOEKPLATEN

Gietijzeren opspantafels met vele opspanmogelijkheden

Deze gietijzeren opspantafels bieden vele
mogelijkheden voor het uitlijnen en opspannen
van mechanische bewerkingen van producten.
De zes zijden zijn parallel en haaks fijn gefreesd,
waarbij vier zijden voorzien zijn van diverse
opspansleuven en de bovenzijde van T‑sleuven.
 Vlakheid volgens DIN 876/3.
 T‑sleuven volgens DIN 650.

403.613

Levering af Groningen

Art. Nr. Afmetingen Gewicht Nom. waarde Sleufbreedte Prijs
l x b x h/mm kg T‑sleuven/mm mm EUR

403.610 250 x 180 x 150 25 14 16 584,00
403.611 300 x 220 x 200 37 14 18 822,00
403.612 350 x 280 x 250 70 22 22 1.171,00
403.613 400 x 350 x 300 115 22 22 1.594,00
403.614 500 x 450 x 400 180 22 22 2.160,00
403.615 800 x 700 x 600 670 28 30 4.140,00

Gietijzeren hoekplaten met diverse opspansleuven

Deze gietijzeren hoekplaten hebben zowel in het grondvlak als ook in het opspanvlak diverse sleuven
waardoor de hoekplaat voor vele opspanningen kan worden gebruikt.

 Vlakheid volgens DIN 876. Art. Nr. Afmetingen Gewicht Vlakheid Sleufbreedte Prijs
 Haaksheid volgens DIN 875. EUR
 Versterkte buitenzijden. l x b x h/mm kg en haaks- mm
 Sleuven in grond- en opspanvlak.
heid/µm

Klasse 3, DIN 876/3, DIN 875/2: 30 12 105,00
403.292 150 x 75 x 100 4 30 14 155,00
403.293 200 x 100 x 150 8 40 17 292,00
403.294 275 x 150 x 200 20 45 19 340,00
403.295 300 x 150 x 250 24 50 23 558,00
403.296 1 400 x 225 x 300 45 60 23 927,00
403.297 1 500 x 300 x 400 85

Klasse 1, DIN 876/2, DIN 875/1: 15 12 150,00
403.286 150 x 75 x 100 4 15 14 242,00
403.287 200 x 100 x 150 8 20 17 407,00
403.288 275 x 150 x 200 20 22 19 506,00
403.289 300 x 150 x 250 24 25 23 859,00
403.290 1 400 x 225 x 300 45 30 23 1.402,00
403.291 1 500 x 300 x 400 85

403.283 Klasse 0, DIN 876/1, DIN 875/0: 7 12 201,00 C07.272.NL.20250321
403.280 150 x 75 x 100 4 7 14 299,00
403.281 200 x 100 x 150 8 9 17 487,00
403.282 275 x 150 x 200 20 11 19 716,00
403.283 300 x 150 x 250 24 12 23 1.076,00
403.284 1 400 x 225 x 300 45 15 23 1.776,00
403.285 1 500 x 300 x 400 85

1 Levering af Groningen.
