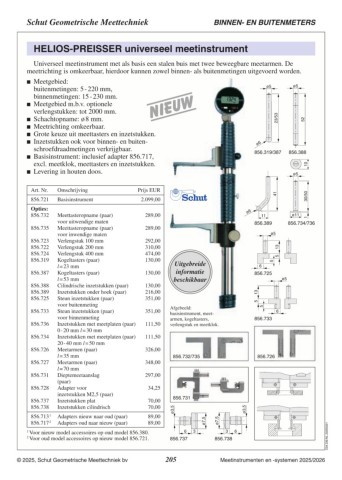

Page 205 - Schut Catalog
P. 205
Schut Geometrische Meettechniek BINNEN- EN BUITENMETERS
HELIOS-PREISSER universeel meetinstrument
Universeel meetinstrument met als basis een stalen buis met twee beweegbare meetarmen. De
meetrichting is omkeerbaar, hierdoor kunnen zowel binnen- als buitenmetingen uitgevoerd worden.
Meetgebied: ø5 ø523/53
buitenmetingen: 5 - 220 mm, 52
binnenmetingen: 15 - 230 mm. ø6
10
Meetgebied m.b.v. optionele 856.319/387 856.388
verlengstukken: tot 2000 mm. ø5
Schachtopname: ø 8 mm.
Meetrichting omkeerbaar.
Grote keuze uit meettasters en inzetstukken.
Inzetstukken ook voor binnen- en buiten
schroefdraadmetingen verkrijgbaar.
Basisinstrument: inclusief adapter 856.717,
excl. meetklok, meettasters en inzetstukken.
Levering in houten doos.
Art. Nr. Omschrijving Prijs EUR 41 30/50
856.721 Basisinstrument 2.151,00
Opties: Meettasteropname (paar) 296,00 ø6 ø111
856.732 voor uitwendige maten 11 856.734/736
Meettasteropname (paar) 296,00
856.735 voor inwendige maten 856.389
Verlengstuk 100 mm 299,00
856.723 Verlengstuk 200 mm 318,00 ø5
856.722 Verlengstuk 400 mm 486,00
856.724 Kogeltasters (paar) 133,00 Uitgebreide 5
856.319 l = 23 mm informatie 5 13
Kogeltasters (paar) 133,00 beschikbaar
856.387 l = 53 mm 6
Cilindrische inzetstukken (paar) 133,00 Afgebeeld: 856.725
856.388 Inzetstukken onder hoek (paar) 221,00 basisinstrument, meet
856.389 Steun inzetstukken (paar) 360,00 armen, kogeltasters, ø5
856.725 voor buitenmeting verlengstuk en meetklok.
Steun inzetstukken (paar) 360,00 5 13
856.733 voor binnenmeting 856.732/735 5
Inzetstukken met meetplaten (paar) 114,00
856.736 0 - 20 mm l = 30 mm 6
Inzetstukken met meetplaten (paar) 114,00 856.733
856.734 20 - 40 mm l = 50 mm
Meetarmen (paar) 334,00 856.726
856.726 l = 35 mm
Meetarmen (paar) 357,00 856.731
856.727 l = 70 mm
Dieptemeetaanslag 304,00 ø3,5
856.731 (paar) ø7,5
Adapter voor 35,10 ø7,5
856.728 inzetstukken M2,5 (paar)
Inzetstukken plat 72,00 ø3,5
856.737 Inzetstukken cilindrisch 72,00
856.738 C04.339.NL.20250702
856.713 1 Adapters nieuw naar oud (paar) 91,00
856.717 2 Adapters oud naar nieuw (paar) 91,00
1 Voor nieuw model accessoires op oud model 856.380. 63 36
2 Voor oud model accessoires op nieuw model 856.721. 856.737 856.738
ø5
© 2025, Schut Geometrische Meettechniek bv 205 Meetinstrumenten en -systemen 42025/2026
