P. 154
GATSCHROEFMATEN Schut voor Precisie

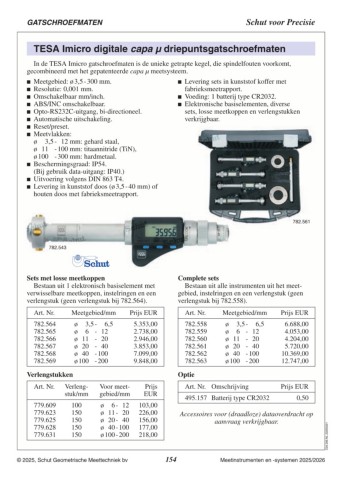

TESA Imicro driepuntsgatschroefmaten
Het Imicro meetsysteem bestaat uit een getrapte kegel en drie meetarmen. Hierdoor wordt de hoogst
mogelijke nauwkeurigheid verkregen, wat kenmerkend is voor de TESA Imicro.
Meetgebied: ø 3,5 - 300 mm. 779.542
Aflezing: 0,001 mm (ø 3,5 - 12 mm),
0,005 mm (ø 11 - 100 mm),
0,01 mm (ø 100 - 300 mm).
Meetvlakken:
ø 3,5 - 12 mm: gehard staal,
ø 11 - 100 mm: titaannitride (TiN),
ø 100 - 300 mm: hardmetaal.
Uitvoering volgens DIN 863 T4.
Levering in kunststof doos met
fabrieksmeetrapport.
Art. Nr. Meetgebied Nauw- Herhaal- Lengte/mm Prijs
mm keurig- baar- A B C EUR
heid/mm heid/mm 986,00
986,00
779.571 ø 3,5 - 4 ± 0,004 0,004 2 1,5 20 990,00 C C04.204.NL.20240625
779.572 ø 4 - 4,5 ± 0,004 0,004 2 1,5 20 990,00 B
779.573 ø 4,5 - 5,5 ± 0,004 0,004 2 1,5 25 495,00
779.574 ø 5,5 - 6,5 ± 0,004 0,004 2 1,5 25 498,00 A
779.481 ø 6 - 8 ± 0,004 0,004 2,5 2,5 52 504,00
779.482 ø 8 - 10 ± 0,004 0,004 2,5 2,5 52 549,00 De getrapte kegel voor
779.483 ø 10 - 12 ± 0,004 0,004 2,5 2,5 52 553,00 komt spindelfouten
779.497 ø 11 - 14 ± 0,004 0,004 3,5 4 77 560,00 (Abbe-comparatie
779.498 ø 14 - 17 ± 0,004 0,004 3,5 4 77 628,00 principe).
779.499 ø 17 - 20 ± 0,004 0,004 3,5 4 77 638,00
779.515 ø 20 - 25 ± 0,004 0,004 7 7 78 647,00
779.516 ø 25 - 30 ± 0,004 0,004 7 7 78 658,00
779.517 ø 30 - 35 ± 0,004 0,004 7 7 78 744,00
779.518 ø 35 - 40 ± 0,004 0,004 7 7 78 755,00
779.539 ø 40 - 50 ± 0,004 0,004 11 12 84 769,00
779.540 ø 50 - 60 ± 0,005 0,005 11 12 84 779,00
779.541 ø 60 - 70 ± 0,005 0,005 11 12 84 793,00
779.542 ø 70 - 80 ± 0,005 0,005 11 12 84 823,00
779.543 ø 80 - 90 ± 0,005 0,005 11 12 84 1.467,00
779.544 ø 90 - 100 ± 0,005 0,005 11 12 84 1.475,00
779.553 ø 100 - 125 ± 0,006 0,006 26 18 81 1.483,00
779.554 ø 125 - 150 ± 0,006 0,006 26 18 81 1.527,00
779.555 ø 150 - 175 ± 0,007 0,007 26 18 81 2.223,00
779.556 ø 175 - 200 ± 0,007 0,007 26 18 81 2.249,00
779.562 ø 200 - 225 ± 0,008 0,008 26 18 81 2.274,00
779.563 ø 225 - 250 ± 0,008 0,008 26 18 81 2.311,00
779.564 ø 250 - 275 ± 0,008 0,008 26 18 81
779.565 ø 275 - 300 ± 0,008 0,008 26 18 81
