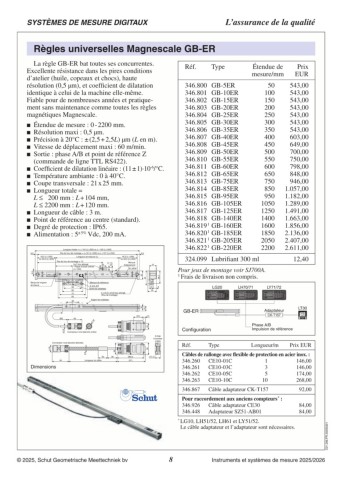

SYSTÈMES DE MESURE DIGITAUX L’assurance de la qualité
Règles universelles Magnescale GB‑ER
La règle GB‑ER bat toutes ses concurrentes. Réf. Type Étendue de Prix
Excellente résistance dans les pires conditions mesure/mm EUR
d’atelier (huile, copeaux et chocs), haute
résolution (0,5 µm), et coefficient de dilatation 346.800 GB‑5ER 50 525,00
identique à celui de la machine elle-même. 346.801 GB‑10ER 100 525,00
Fiable pour de nombreuses années et pratique 346.802 GB‑15ER 150 525,00
ment sans maintenance comme toutes les règles 346.803 GB‑20ER 200 525,00
magnétiques Magnescale. 346.804 GB‑25ER 250 525,00
Étendue de mesure : 0 - 2200 mm. 346.805 GB‑30ER 300 525,00
Résolution maxi : 0,5 µm. 346.806 GB‑35ER 350 525,00
Précision à 20°C : ± (2,5 + 2,5L) µm (L en m). 346.807 GB‑40ER 400 583,00
Vitesse de déplacement maxi : 60 m/min. 346.808 GB‑45ER 450 628,00
Sortie : phase A/B et point de référence Z 346.809 GB‑50ER 500 677,00
346.810 GB‑55ER 550 725,00
(commande de ligne TTL RS422). 346.811 GB‑60ER 600 772,00
Coefficient de dilatation linéaire : (11 ± 1)·10‑6/°C. 346.812 GB‑65ER 650 820,00
Température ambiante : 0 à 40°C. 346.813 GB‑75ER 750 915,00
Coupe transversale : 21 x 25 mm. 346.814 GB‑85ER 850 1.022,00
Longueur totale = 346.815 GB‑95ER 950 1.143,00
346.816 GB‑105ER 1050 1.247,00
L ≤ 200 mm : L + 104 mm, 346.817 GB‑125ER 1250 1.442,00
L ≤ 2200 mm : L + 120 mm. 346.818 GB‑140ER 1400 1.608,00
Longueur de câble : 3 m. 346.819 1 GB‑160ER 1600 1.795,00
Point de référence au centre (standard). 346.820 1 GB‑185ER 1850 2.066,00
Degré de protection : IP65. 346.821 1 GB‑205ER 2050 2.328,00
Alimentation : 5± 5% Vdc, 200 mA. 346.822 1 GB‑220ER 2200 2.525,00
Longueur totale = L + 104 (L ≤ 200) ou L + 120 (L ≥ 250)
6,5 Pas du trou de montage = L + 91 (L ≤ 200) ou L + 107 (L ≥ 250) 6,5
45,5 (L ≤ 200) Longueur de mesure (L) 45,5 (L ≤ 200) 324.099 Lubrifiant 300 ml 12,40
ou 53,5 (L ≥ 250) ou 53,5 (L ≥ 250)
Pas du trou de montage x 1/2
5 x 7 trou allongé Marque
* Plaque de base centrale d’alignement
(L ≥ 1050)
No. sériel
9,5 20 21
5
Pour jeux de montage voir SJ700A.
10,5 1 Frais de livraison non compris.
25
42
36,5
Marque de longueur Marque de référence
de mesure
50 2 - ø 5, ø 9 12 9 LG20 LH70/71 LY71/72 LT30
60 Centre du coulisseau 25
75 2 - ø 4,5 x ø 5,5 trou allongé
85 (Trou de montage)
36 Support de coulisseau
6 MG20A-DK
15
(31) (7)20 GB-ER Adaptateur
Configuration CK-T157
300 44 ø 5,5 ø9 Phase A/B
Connecteur rond étanche (mâle) ø 18 Impulsion de référence
Connecteur rond étanche (femelle) D-Sub Réf. Type Longueur/m Prix EUR
9 broches
ø 18 38
(mâle)
36
(17,7)
30 30 (86,5) Câbles de rallonge :
Longueur du câble (91) 346.260 CE10‑01C
44 346.261 CE10‑03C 1 141,00
346.262 CE10‑05C 3 141,00
Dimensions 346.263 CE10‑10C 5 168,00
10 259,00
346.867 Câble adaptateur CK‑T157 89,00
Pour raccordement aux anciens compteurs * :
346.926 Câble adaptateur CE30 81,00
346.448 Adaptateur SZ51‑AB01 84,00
C01.206.FR.20240625
* LG10, LH51/52, LH61 et LY51/52.
Le câble adaptateur et l’adaptateur sont nécessaires.
