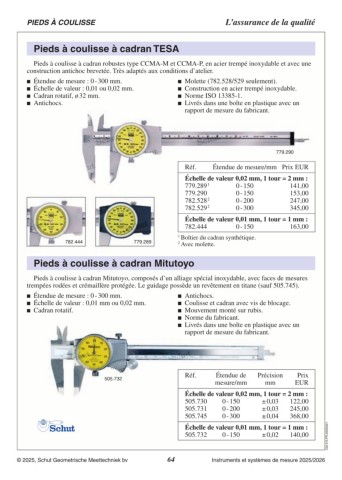

Page 64 - Schut Catalog

PIEDS À COULISSE L’assurance de la qualité

Pieds à coulisse à cadran TESA

Pieds à coulisse à cadran robustes type CCMA‑M et CCMA‑P, en acier trempé inoxydable et avec une
construc­tion antichoc brevetée. Très adaptés aux conditions d’atelier.

 Étendue de mesure : 0 - 300 mm.  Molette (782.528/529 seulement).
 Échelle de valeur : 0,01 ou 0,02 mm.  Construction en acier trempé inoxydable.
 Cadran rotatif, ø 32 mm.  Norme ISO 13385-1.
 Antichocs.  Livrés dans une boîte en plastique avec un

rapport de mesure du fabricant.

779.290

Réf. Étendue de mesure/mm Prix EUR

Échelle de valeur 0,02 mm, 1 tour = 2 mm :
779.289 1 0 - 150 141,00
779.290 0 - 150 153,00
782.528 2 0 - 200 247,00
782.529 2 0 - 300 345,00

Échelle de valeur 0,01 mm, 1 tour = 1 mm :
782.444 0 - 150 163,00

782.444 779.289 1 Boîtier du cadran synthétique.
2 Avec molette.

Pieds à coulisse à cadran Mitutoyo

Pieds à coulisse à cadran Mitutoyo, composés d’un alliage spécial inoxydable, avec faces de mesures
trempées rodées et crémaillère protégée. Le guidage possède un revêtement en titane (sauf 505.745).

 Étendue de mesure : 0 - 300 mm.  Antichocs.
 Échelle de valeur : 0,01 mm ou 0,02 mm.  Coulisse et cadran avec vis de blocage.
 Cadran rotatif.  Mouvement monté sur rubis.
 Norme du fabricant.
 Livrés dans une boîte en plastique avec un

rapport de mesure du fabricant.

505.732 Réf. Étendue de Précision Prix
© 2025, Schut Geometrische Meettechniek bv mesure/mm mm EUR

Échelle de valeur 0,02 mm, 1 tour = 2 mm :
505.730 0 - 150 ± 0,03 122,00
505.731 0 - 200 ± 0,03 245,00
505.745 0 - 300 ± 0,04 368,00

Échelle de valeur 0,01 mm, 1 tour = 1 mm : C02.215.FR.20250321
505.732 0 - 150 ± 0,02 140,00
