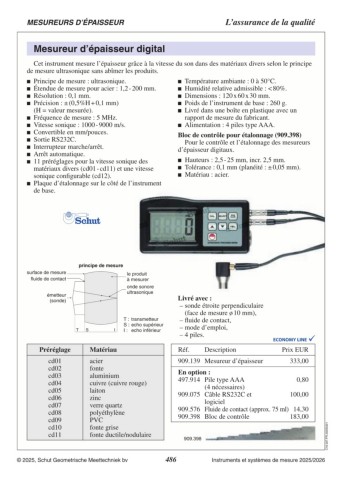

MESUREURS D’ÉPAISSEUR L’assurance de la qualité
Mesureur d’épaisseur digital
Cet instrument mesure l’épaisseur grâce à la vitesse du son dans des matériaux divers selon le principe
de mesure ultrasonique sans abîmer les produits.
Principe de mesure : ultrasonique. Température ambiante : 0 à 50°C.
Étendue de mesure pour acier : 1,2 - 200 mm. Humidité relative admissible : < 80%.
Résolution : 0,1 mm. Dimensions : 120 x 60 x 30 mm.
Précision : ± (0,5%H + 0,1 mm) Poids de l’instrument de base : 260 g.
Livré dans une boîte en plastique avec un
(H = valeur mesurée).
Fréquence de mesure : 5 MHz. rapport de mesure du fabricant.
Vitesse sonique : 1000 - 9000 m/s. Alimentation : 4 piles type AAA.
Convertible en mm/pouces. Bloc de contrôle pour étalonnage (909.398)
Sortie RS232C.
Interrupteur marche/arrêt. Pour le contrôle et l’étalonnage des mesureurs
Arrêt automatique. d’épaisseur digitaux.
11 préréglages pour la vitesse sonique des Hauteurs : 2,5 - 25 mm, incr. 2,5 mm.
Tolérance : 0,1 mm (planéité : ± 0,05 mm).
matériaux divers (cd01 - cd11) et une vitesse Matériau : acier.
sonique configurable (cd12).
Plaque d’étalonnage sur le côté de l’instrument
de base.
surface de mesure principe de mesure Livré avec :
fluide de contact – sonde étroite perpendiculaire
le produit
émetteur à mesurer (face de mesure ø 10 mm),
(sonde) onde sonore – fluide de contact,
ultrasonique – mode d’emploi,
– 4 piles.
TS T : transmetteur
S : echo supérieur
I I : echo inférieur
Préréglage Matériau Réf. Description Prix EUR
cd01 acier
cd02 fonte 909.139 Mesureur d’épaisseur 333,00
cd03 aluminium
cd04 cuivre (cuivre rouge) En option : 0,80
cd05 laiton 497.914 Pile de réserve type AAA
cd06 zinc (4 nécessaires)
cd07 verre quartz 909.075 Câble RS232C et 100,00
cd08 polyéthylène logiciel
cd09 PVC 909.576 Fluide de contact (approx. 75 ml) 14,30
cd10 fonte grise 909.398 Bloc de contrôle 183,00
cd11 fonte ductile/nodulaire
909.398 C18.307.FR.20240626
