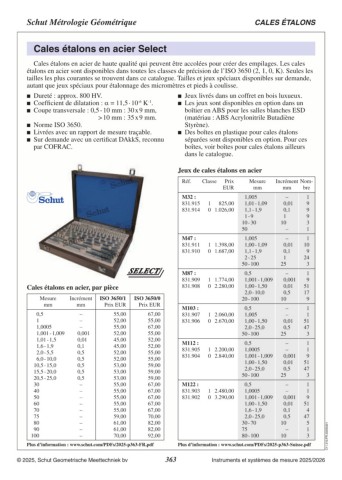

Schut Métrologie Géométrique CALES ÉTALONS

Cales étalons Classe 2
Cales étalons de la classe 2 conçues pour pra­tique­ment toutes
Quel type de cales étalons est le mieux adapté pour vous?
les utilisations en atelier comme par exemple le réglage de
MATERIAUX machines.
Acier Classe 1

L’acier est le plus courant et toujours le plus utilisé pour les Cales étalons de la classe 1, cales de contrôle, utilisées par
cales étalons. Ce matériau a une longue durée de vie mais doit être des contrôleurs dans la salle de contrôle, pour la vérification par
traité avec soin. Les cales étalons conservent au cours des années exemple, de moyens standards de mesure.
leur degré de précision, à condition qu’elles soient nettoyées Classe 0
avant et après chaque utilisation et qu’elles soient rangées dans un
coffret sec et protégées de la corrosion. Cales étalons de la classe 0 de haute précision, conçues pour
Carbure l’utilisation des techniques de mesure dans une salle climatisée
pour un travail de précision comme par exemple, la calibration
Le carbure a une plus grande dureté que l’acier trempé, il est, d’instruments de mesure.
de ce fait, moins sensible à l’usure et moins endommageable. Classe K
Surtout en cas d’usage intensif, la durée de vie des cales étalons
en carbure est plus longue que celles en acier. Cales étalons de la classe K, cales les plus précises qui servent
Céramique de référence pour l’étalon­nage de toutes les autres cales. Ces cales
étalons sont utilisées dans les laboratoires d’étalonnage. Seul un
La céramique résiste, en général, très bien à l’usure et possède certificat COFRAC – ou un équivalent de celui-ci (par ex. DAkkS,
en plus d’une grande solidité, une grande stabilité. Ce matériau ne UKAS et RvA) – garantit la meilleure valeur de ces cales. Les
rouille pas et ne craint pas les produits chimiques. plus précises peuvent atteindre une incertitude de ± 0,05 µm.

CLASSES DE PRÉCISION
Selon la norme internationale, EN ISO 3650 : 1998, les cales
étalons sont classifiées comme suit : 2, 1, 0, K. L’ISO 3650 est
un standard international, incorporant des standards nationaux
comme RvA, DAkkS, UKAS, BKO, SCS et COFRAC.

Précision selon ISO 3650

Mesure Classe K Classe 0 Classe 1 Classe 2
nominale Écart de long. Incer- Écart de long. Incer- Écart de long. Incer- Écart de long. Incer-
autorisé par titude * autorisé par titude * autorisé par titude * autorisé par titude *
mm rapport à la µm rapport à la µm rapport à la µm rapport à la µm
mes. nom./µm mes. nom./µm mes. nom./µm mes. nom./µm
0,5 - 10
10 - 25 ± 0,20 0,05 ± 0,12 0,10 ± 0,20 0,16 ± 0,45 0,30 C11.202.FR.20240626
25 - 50 ± 0,30 0,05 ± 0,14 0,10 ± 0,30 0,16 ± 0,60 0,30
50 - 75 ± 0,40 0,06 ± 0,20 0,10 ± 0,40 0,18 ± 0,80 0,30
75 - 100 ± 0,50 0,06 ± 0,25 0,12 ± 0,50 0,18 ± 1,00 0,35
100 - 150 ± 0,60 0,07 ± 0,30 0,12 ± 0,60 0,20 ± 1,20 0,35
150 - 200 ± 0,80 0,08 ± 0,40 0,14 ± 0,80 0,20 ± 1,60 0,40
200 - 250 ± 1,00 0,09 ± 0,50 0,16 ± 1,00 0,25 ± 2,00 0,40
250 - 300 ± 1,20 0,10 ± 0,60 0,16 ± 1,20 0,25 ± 2,40 0,45
300 - 400 ± 1,40 0,10 ± 0,70 0,18 ± 1,40 0,25 ± 2,80 0,50
400 - 500 ± 1,80 0,12 ± 0,90 0,20 ± 1,80 0,30 ± 3,60 0,50
500 - 600 ± 2,20 0,14 ± 1,10 0,25 ± 2,20 0,35 ± 4,40 0,60
600 - 700 ± 2,60 0,16 ± 1,30 0,25 ± 2,60 0,40 ± 5,00 0,70
700 - 800 ± 3,00 0,18 ± 1,50 0,30 ± 3,00 0,45 ± 6,00 0,70
800 - 900 ± 3,40 0,20 ± 1,70 0,30 ± 3,40 0,50 ± 6,50 0,80
900 - 1000 ± 3,80 0,20 ± 1,90 0,35 ± 3,80 0,50 ± 7,50 0,90
± 4,20 0,25 ± 2,00 0,40 ± 4,20 0,60 ± 8,00 1,00

* Incertitude de plan de mesure.
