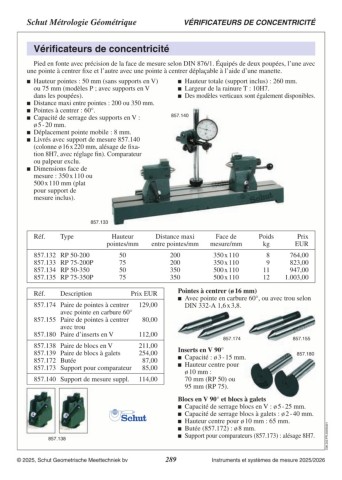

Schut Métrologie Géométrique VÉRIFICATEURS DE CONCENTRICITÉ

Vérificateurs de concentricité

Pied en fonte avec précision de la face de mesure selon DIN 876/1. Équipés de deux poupées, l’une avec
une pointe à centrer fixe et l’autre avec une pointe à centrer déplaçable à l’aide d’une manette.

 Hauteur pointes : 50 mm (sans supports en V)  Hauteur totale (support inclus) : 260 mm.
ou 75 mm (modèles P ; avec supports en V  Largeur de la rainure T : 10H7.
dans les poupées).  Des modèles verticaux sont également disponibles.

 Distance maxi entre pointes : 200 ou 350 mm. 857.140
 Pointes à centrer : 60°.
 Capacité de serrage des supports en V :

ø 5 - 20 mm.
 Déplacement pointe mobile : 8 mm.
 Livrés avec support de mesure 857.140

(colonne ø 16 x 220 mm, alésage de fixa­
tion 8H7, avec réglage fin). Comparateur
ou palpeur exclu.
 Dimensions face de
mesure : 350 x 110 ou
500 x 110 mm (plat
pour support de
mesure inclus).

857.133

Réf. Type Hauteur Distance maxi Face de Poids Prix
pointes/mm entre pointes/mm mesure/mm kg EUR
8 764,00
857.132 RP 50‑200 50 200 350 x 110 9 823,00
857.133 RP 75‑200P 75 200 350 x 110 11 947,00
857.134 RP 50‑350 50 350 500 x 110 12 1.003,00
857.135 RP 75‑350P 75 350 500 x 110

Réf. Description Prix EUR Pointes à centrer (ø 16 mm)
 Avec pointe en carbure 60°, ou avec trou selon
857.174 Paire de pointes à centrer 129,00
avec pointe en carbure 60° 80,00 DIN 332‑A 1,6 x 3,8.

857.155 Paire de pointes à centrer 112,00 857.174 857.155
avec trou

857.180 Paire d’inserts en V

857.138 Paire de blocs en V 211,00 Inserts en V 90° 857.180
857.139 Paire de blocs à galets 254,00  Capacité : ø 3 - 15 mm.
857.172 Butée  Hauteur centre pour
857.173 Support pour comparateur 87,00
85,00 ø 10 mm :
70 mm (RP 50) ou
857.140 Support de mesure suppl. 114,00 95 mm (RP 75).

857.138 Blocs en V 90° et blocs à galets C06.222.FR.20240626
 Capacité de serrage blocs en V : ø 5 - 25 mm.
 Capacité de serrage blocs à galets : ø 2 - 40 mm.
 Hauteur centre pour ø 10 mm : 65 mm.
 Butée (857.172) : ø 8 mm.
 Support pour comparateurs (857.173) : alésage 8H7.
