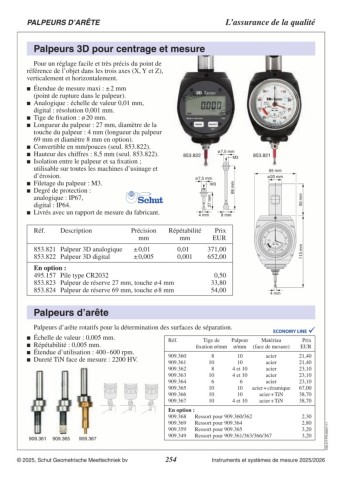

PALPEURS D’ARÊTE L’assurance de la qualité

Palpeurs 3D pour centrage et mesure

Pour un réglage facile et très précis du point de 853.822 ø7,5 mm 853.821
référence de l’objet dans les trois axes (X, Y et Z), M3 65 mm
verticalement et horizontalement. ø20 mm
 Étendue de mesure maxi : ± 2 mm ø7,5 mm
M3 4 mm
(point de rupture dans le palpeur). 27 mm
 Analogique : échelle de valeur 0,01 mm, 69 mm 50 mm

digital : résolution 0,001 mm. 4 mm 8 mm
 Tige de fixation : ø 20 mm.
 Longueur du palpeur : 27 mm, diamètre de la

touche du palpeur : 4 mm (longueur du palpeur
69 mm et diamètre 8 mm en option).
 Convertible en mm/pouces (seul. 853.822).
 Hauteur des chiffres : 8,5 mm (seul. 853.822).
 Isolation entre le palpeur et sa fixation ;
utilisable sur toutes les machines d’usinage et
d’érosion.
 Filetage du palpeur : M3.
 Degré de protection :
analogique : IP67,
digital : IP64.
 Livrés avec un rapport de mesure du fabricant.

Réf. Description Précision Répétabilité Prix
mm mm EUR

853.821 Palpeur 3D analogique ± 0,01 0,01 371,00 113 mm
853.822 Palpeur 3D digital ± 0,005 0,001 652,00

En option : 0,50
495.157 Pile type CR2032 33,10
853.823 Palpeur de réserve 27 mm, touche ø 4 mm 54,00
853.824 Palpeur de réserve 69 mm, touche ø 8 mm

Palpeurs d’arête

Palpeurs d’arête rotatifs pour la détermi­nation des surfaces de séparation.

 Échelle de valeur : 0,005 mm. Réf. Tige de Palpeur Matériau Prix
 Répétabilité : 0,005 mm. fixation ø/mm ø/mm (face de mesure) EUR
 Étendue d’utilisation : 400 - 600 rpm. 909.360
 Dureté TiN face de mesure : 2200 HV. 909.361 8 10 acier 21,40
909.362 10 21,40
909.363 8 10 acier 23,10
909.364 10 23,10
909.365 6 4 et 10 acier 23,10
909.366 10 67,00
909.367 10 4 et 10 acier 38,70
10 38,70
6 acier
2,30
10 acier + céramique 2,80
3,20
10 acier + TiN 3,20

4 et 10 acier + TiN

909.361 909.365 909.367 En option : C05.317.FR.20250321
909.368 Ressort pour 909.360/362
909.369 Ressort pour 909.364
909.359 Ressort pour 909.365
909.349 Ressort pour 909.361/363/366/367
