MACHINES DE MESURE 3D CNC DEMEET L’assurance de la qualité

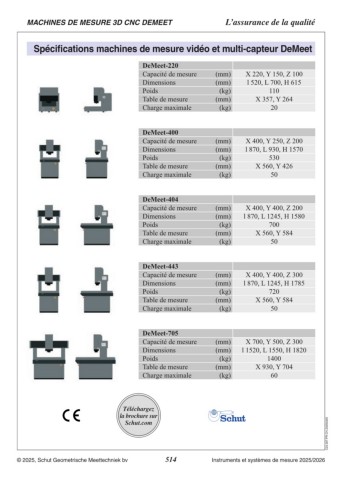

Spécifications machines de mesure vidéo et multi-capteur DeMeet

Modèle vidéo Modèle combo

Général Caméra DeMeet avec capteur Sony
Système vidéo 3,0x (1,0x, 5,0x et 10,0x en option)
Objectifs télécentriques Nikon 2,0x (1,0x, 5,0x et 10,0x en option)
Objectifs télécentriques Leica-Design 3,0x (1,0x, 5,0x et 10,0x en option)
Objectifs télécentriques Mitutoyo 3 anneaux, 16 segments et 48 cellules (ajustables)
Éclairage annulaire 1
Éclairage diascopique et coaxial Réglable
Système palpeur 2 - Renishaw TP20
Construction 3
Structure Fonte lisse détensionnée
Table de mesure 4 Acier nickelé dur détensionné
Guidage linéaire
Encodeurs linéaires Guides linéaires THK
Motorisation Encodeurs linéaires TONIC Renishaw

Opération Servomoteurs DC Faulhaber
Joystick motorisé / CNC

Résolution (µm) 0,1
Précision standard 5 (µm)
(L en mm) X/Y/Z 3,9 + L/150
Précision supérieure 5
(µm) XY 4,5 + L/150 XYZ 4,9 + L/150
Précision optionnelle 5 (L en mm)
X/Y/Z 2,9 + L/200
Vitesse maximale (µm)
Accélération maximale (L en mm) XY 3,5 + L/200 XYZ 3,9 + L/200

(mm/s) X/Y/Z 1,9 + L/250
(mm/s2)
XY 2,5 + L/250 XYZ 2,9 + L/250

X/Y 250, Z 55

X/Y/Z 500

Alimentation (V) 90 - 120, 210 - 240 (50 - 60 Hz)
Tension (VA) 400

Puissance

Environnement (°C) 15 - 35
Température de fonctionnement (°C) 20 ± 0,5
(%) 40 - 70 (pas de condensation)
Température de mesure

Humidité relative

1 Pour les modèles vidéo (excepté DeMeet-220), un éclairage annulaire avec 4 anneaux, 16 segments et 64 cellules est disponible en option.
2 D’autres systèmes de palpage sont disponibles en option.
3 La table de la DeMeet-220 est en fonte lisse.
4 La table de mesure de la DeMeet-220 est en aluminium anodisé dur détensionné.
5 La précision du système de mesure multicapteur doit être prise en compte.

Les spécifications s’appliquent à tous les modèles DeMeet, sauf indication contraire. Téléchargez
Des machines avec des spécifications supérieures ou des modifications sont disponibles sur demande. la brochure sur
Les spécifications sont susceptibles de changer sans avis préalable.
Pour plus de spécifications, veuillez consulter notre site Schut.com. Schut.com

C23.208.FR-CH.20250107

© 2025, Schut Geometrische Meettechniek bv 514 Instruments et systèmes de mesure 2023/2024
