INDICATEURS ÉLECTRONIQUES L’assurance de la qualité

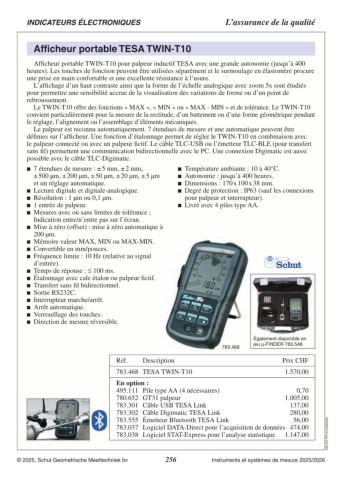

Afficheur portable TESA TWIN-T10

Afficheur portable TWIN-T10 pour palpeur inductif TESA avec une grande autonomie (jusqu’à 400
heures). Les touches de fonction peuvent être utilisées séparément et le surmoulage en élastomère procure
une prise en main confortable et une excellente résistance à l’usure.

L’affichage d’un haut contraste ainsi que la forme de l’échelle analogique avec zoom 5x sont étudiés
pour permettre une sensibilité accrue de la visualisation des variations de forme ou d’un point de
rebroussement.

Le TWIN-T10 offre des fonctions « MAX », « MIN » ou « MAX - MIN » et de tolérance. Le TWIN-T10
convient particulièrement pour la mesure de la rectitude, d’un battement ou d’une forme géométrique pendant
le réglage, l’alignement ou l’assemblage d’éléments mécaniques.

Le palpeur est reconnu automatiquement. 7 étendues de mesure et une automatique peuvent être
définies sur l’afficheur. Une fonction d’étalonnage permet de régler le TWIN-T10 en combinaison avec
le palpeur connecté ou avec un palpeur fictif. Le câble TLC-USB ou l’émetteur TLC-BLE (pour transfert
sans fil) permettent une communication bidirectionnelle avec le PC. Une connexion Digimatic est aussi
possible avec le câble TLC-Digimatic.

 7 étendues de mesure : ± 5 mm, ± 2 mm,  Température ambiante : 10 à 40°C.
± 500 µm, ± 200 µm, ± 50 µm, ± 20 µm, ± 5 µm  Autonomie : jusqu’à 400 heures.
et un réglage automatique.  Dimensions : 170 x 100 x 38 mm.
 Degré de protection : IP63 (sauf les connexions
 Lecture digitale et digitale-analogique.
 Résolution : 1 µm ou 0,1 µm. pour palpeur et interrupteur).
 1 entrée de palpeur.  Livré avec 4 piles type AA.
 Mesures avec ou sans limites de tolérance ;

Indication entre/n’entre pas sur l’écran.
 Mise à zéro (offset) : mise à zéro automatique à

200 µm.
 Mémoire valeur MAX, MIN ou MAX-MIN.
 Convertible en mm/pouces.
 Fréquence limite : 10 Hz (relative au signal

d’entrée).
 Temps de réponse : ≤ 100 ms.
 Étalonnage avec cale étalon ou palpeur fictif.
 Transfert sans fil bidirectionnel.
 Sortie RS232C.
 Interrupteur marche/arrêt.
 Arrêt automatique.
 Verrouillage des touches.
 Direction de mesure réversible.

783.468 Également dispo­nible en
jeu µ-FINDER 783.548.

Réf. Description Prix CHF

783.468 TESA TWIN-T10 1.570,00

En option : 0,70
495.111 Pile type AA (4 nécessaires)
780.652 GT31 palpeur 1.005,00
783.301 Câble USB TESA Link 137,00
783.302 Câble Digimatic TESA Link 280,00
783.555 Émetteur Bluetooth TESA Link 56,00
783.037 Logiciel DATA-Direct pour l’acquisition de données 474,00 C05.327.FR-CH.20250325
783.038 Logiciel STAT-Express pour l’analyse statistique 1.147,00

© 2025, Schut Geometrische Meettechniek bv 256 Instruments et systèmes de mesure 2025/2026
