P. 24

SYSTÈMES DE MESURE DIGITAUX                                                                                         L’assurance de la qualité

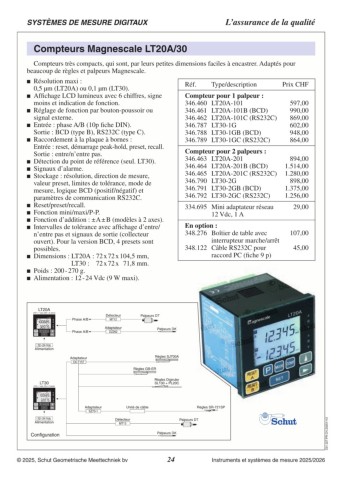

Compteurs Magnescale LT20A/30

   Compteurs très compacts, qui sont, par leurs petites dimensions faciles à encastrer. Adaptés pour
beaucoup de règles et palpeurs Magnescale.

	 Résolution maxi :                                                                               Réf. Type/description                 Prix CHF
   0,5 µm (LT20A) ou 0,1 µm (LT30).
                                                                                                   Compteur pour 1 palpeur :             578,00
	 Affichage LCD lumineux avec 6 chiffres, signe                                                   346.460 LT20A-101                     958,00
   moins et indication de fonction.                                                                346.461 LT20A-101B (BCD)              841,00
                                                                                                   346.462 LT20A-101C (RS232C)           583,00
	 Réglage de fonction par bouton-poussoir ou                                                      346.787 LT30-1G                       917,00
   signal externe.                                                                                 346.788 LT30-1GB (BCD)                836,00
                                                                                                   346.789 LT30-1GC (RS232C)
	 Entrée : phase A/B (10p fiche DIN).
   Sortie : BCD (type B), RS232C (type C).                                                         Compteur pour 2 palpeurs :              864,00
                                                                                                   346.463 LT20A-201                     1.464,00
	 Raccordement à la plaque à bornes :                                                             346.464 LT20A-201B (BCD)              1.238,00
   Entrée : reset, démarrage peak-hold, preset, recall.                                            346.465 LT20A-201C (RS232C)
   Sortie : entre/n’entre pas.                                                                     346.790 LT30-2G                         869,00
                                                                                                   346.791 LT30-2GB (BCD)                1.331,00
	 Détection du point de référence (seul. LT30).                                                   346.792 LT30-2GC (RS232C)             1.215,00
	 Signaux d’alarme.
	 Stockage : résolution, direction de mesure,                                                     334.695 Mini adaptateur réseau        28,40
                                                                                                              12 Vdc, 1 A
   valeur preset, limites de tolérance, mode de
   mesure, logique BCD (positif/négatif) et                                                        En option :                           99,00
   paramètres de communication RS232C.                                                             348.276 Boîtier de table avec         45,00
	 Reset/preset/recall.
	 Fonction mini/maxi/P-P.                                                                                    interrupteur marche/arrêt
	 Fonction d’addition : ± A ± B (modèles à 2 axes).                                               348.122 Câble RS232C pour
	 Intervalles de tolérance avec affichage d’entre/
   n’entre pas et signaux de sortie (collecteur                                                               raccord PC (fiche 9 p)
   ouvert). Pour la version BCD, 4 presets sont
   possibles.
	 Dimensions : LT20A : 72 x 72 x 104,5 mm,
   	 LT30 : 	 72 x 72 x   71,8 mm.
	 Poids : 200 - 270 g.
	 Alimentation : 12 - 24 Vdc (9 W maxi).

   LT20A

(101 = 1 axe; 201 = 2 axes)

                             Phase A/B   Détecteur              Palpeurs DT
                                            MT12
                                                                                 Règles SJ700A
  12 - 24 Vdc                                                  Règles GB-ER
Alimentation
                                                                                 Règles Digiruler
                             Adaptateur                                          SL130 + PL20C
                               CK-T157

    LT30

(1G = 1 axe; 2G = 2 axes)

                                        Adaptateur  Unité de câble                                 Règles SR-721SP
                                           SZ70-1

      12 - 24 Vdc                                   Détecteur                          Palpeurs DT                                                 C01.327.FR-CH.20241127
   Alimentation                                        MT13         Palpeurs DK

Configuration
